Construction Treuil - Page 3 Empty Re:ConstructionTreuil

Message par Marco77 Lun 19 Déc 2016 - 18:46

bonjour Bonsoir,

Ayant reçu mon moteur, j'ai pu finaliser le plan du réducteur.
Seule la platine inférieure à été modifiée.

Voilà à quoi ressemblera le résultat final en 3D.

Construction Treuil - Page 3 Captur17

Construction Treuil - Page 3 Captur18

Construction Treuil - Page 3 Captur19

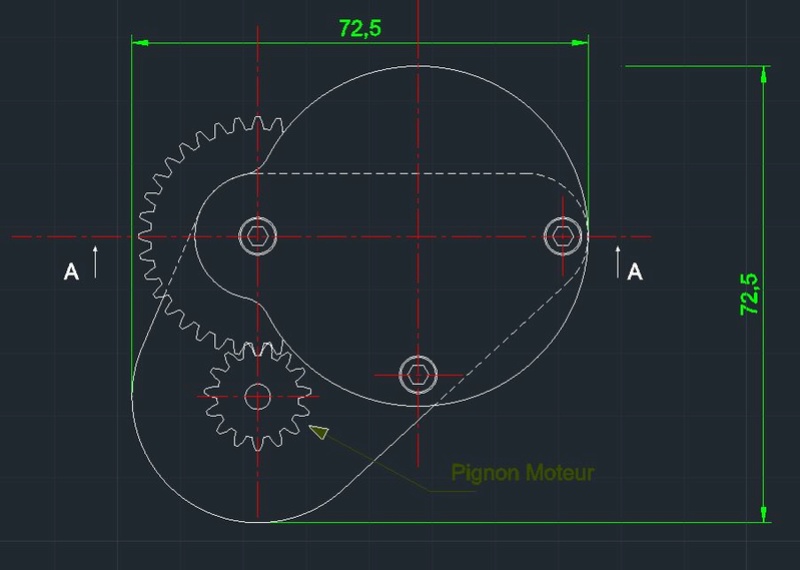

Et le plan.

Construction Treuil - Page 3 Plan_t10

Construction Treuil - Page 3 Plan_t11

La suite à réception des pignons.

Cordialement

_________________
Marco
Marco77
Marco77

Age : 70

Revenir en haut Aller en bas

Construction Treuil - Page 3 Empty Re: Construction Treuil

Message par timcent Lun 19 Fév 2018 - 5:59

hello,

euh ou quelle est la suite! Les pignons auraient ils finis en salade?

Bon ca ressemble quand meme aux RMG et autres clones, le plaisir de construire/cogiter/etre vivant en plus
T.

timcent
timcent

Age : 53

Revenir en haut Aller en bas

Construction Treuil - Page 3 Empty Re: Construction Treuil

Message par Lagaffe Lun 19 Fév 2018 - 9:23

Je retombe par hasard sur le sujet, j'avais promis les renseignements complets sur mon treuil à changement de vitesse automatique, voilà tous les fichiers:

https://www.dropbox.com/sh/b8noyqj0st10l17/AADqM4P2NJXwA8mywNhA-Pjka?dl=0

Petit résumé des caractéristiques:
Avec l'utilisation de l'électronique d'un gros servo HITEC, vitesse de déplacement 1m/s pour un effort inférieur à 10N
Vitesse 0,25 m/s dès que l'effort dépasse 10N. L'effort peut aller jusqu'à 40N
Le nouveau passage en grande vitesse s'effectue à la première inversion de marche.
Le choix des pignons de réduction permet de fixer le couple maxi.

Vu que je n'aurai pas le temps de faire le bateau l'ensemble est dispo.
Voir en MP
Lagaffe
Lagaffe

Age : 102
