fabrication de mon nouveau jouet

Page 1 sur 2 1, 2  Suivant

Aller en bas

fabrication de mon nouveau jouet  Empty fabrication de mon nouveau jouet

Message par J.F.X le Mar 3 Avr 2018 - 22:04

Bonjour à tous , je vais tenter de vous présenter la construction de mon nouveau voilier . Le dernier date de 95 , shapé dans de la mousse , il trainait de l'eau dû à une ligne de quille trop tendu...Le tableau restait sous l'eau de 2 bons centimètres , à part ça , il marchait plutôt bien .
Du coup je voulais un bateau plus moderne , d'environ 120 cm , large ( mais pas trop ) , avec un bouchain qui disparait à l'avant , étrave droite et carène très plate sur l'arrière...
Je me suis inspiré de plusieurs dessins : open 60 mais trop large , VOR mais je ne voulais pas d'un maitre bau constant jusqu'au tableau...

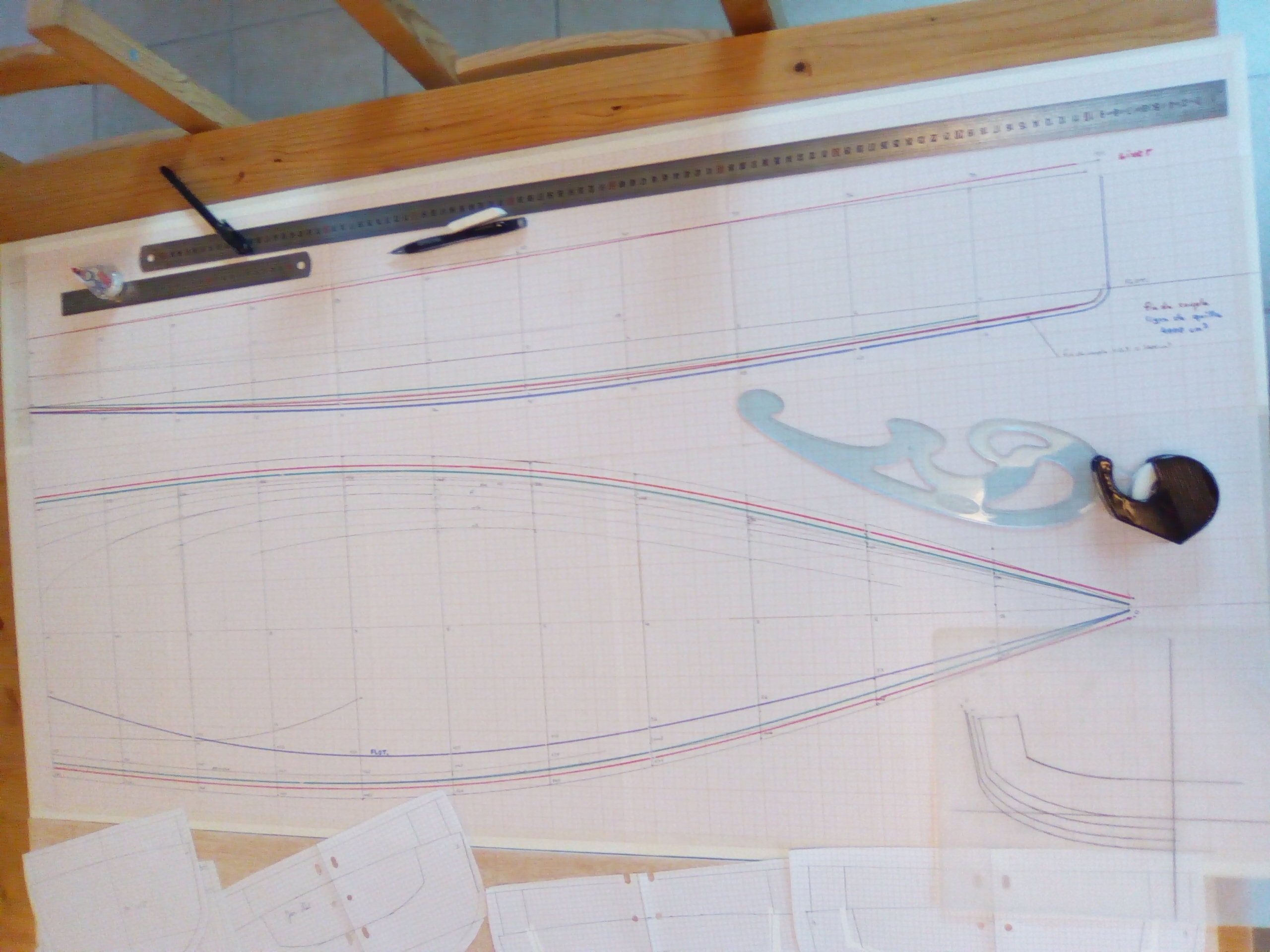

J'ai donc fais une épure à l'échelle , à " l'ancienne" , du papier collé sur un grand contreplaqué , des pointes , des lattes souples et zou !

fabrication de mon nouveau jouet  15227856701571713170
J.F.X
J.F.X

Age : 50

Revenir en haut Aller en bas

fabrication de mon nouveau jouet  Empty Re: fabrication de mon nouveau jouet

Message par Braibant le Mar 3 Avr 2018 - 22:28

Merci. On se réjouit de voir l'évolution du projet.
Braibant
Braibant
Admin

Age : 72

Revenir en haut Aller en bas

fabrication de mon nouveau jouet  Empty Re: fabrication de mon nouveau jouet

Message par J.F.X le Mar 3 Avr 2018 - 22:33

Là nous sommes en dec 2017 , je suis partis sur 110 cm mais je viens de découvrir ce forum...
Les Wally des Vincent et Philippe me plaisent beaucoup .
Le volume sous la flottaison de mon dessin est insuffisant ( c'est pour ça qu'il y a plusieurs couleurs sur la ligne de quille ) ,
je rajoute 15 mm et rajoute un couple lors du montage du chantier en faisant filer sur l'arrière .
J'arrive donc à 120 cm pour un déplacement théorique de 6 kg , pendant la pose des bordés j'ai laisser filer sur l'arrière , ça me plait ; je valide et j'arrive donc à une coque de 129 !
fabrication de mon nouveau jouet  1522786912109951769
fabrication de mon nouveau jouet  1522787014652780404

Les ponts en bois des Wally m'ont donné envie , ça fait 3 semaines que je suis dessus et j'avoue que je galère un peu !
Vous attendrez un petit peu pour le pont , je vais rester dans l'ordre chronologique ...
Si mon vieil ordi le permet , je vais poster d'autres photos de la construction .


Dernière édition par J.F.X le Sam 7 Avr 2018 - 13:35, édité 1 fois
J.F.X
J.F.X

Age : 50

Revenir en haut Aller en bas

fabrication de mon nouveau jouet  Empty Re: fabrication de mon nouveau jouet

Message par J.F.X le Mar 3 Avr 2018 - 22:39

la suite :
fabrication de mon nouveau jouet  1522787798406505023

fabrication de mon nouveau jouet  15227878741700942813

fabrication de mon nouveau jouet  15227879701572502531
J.F.X
J.F.X

Age : 50

Revenir en haut Aller en bas

fabrication de mon nouveau jouet  Empty Re: fabrication de mon nouveau jouet

Message par J.F.X le Mar 3 Avr 2018 - 22:44

fabrication de mon nouveau jouet  15227881711244435829

fabrication de mon nouveau jouet  1522788243303366941
J.F.X
J.F.X

Age : 50

Revenir en haut Aller en bas

fabrication de mon nouveau jouet  Empty Re: fabrication de mon nouveau jouet

Message par J.F.X le Mar 3 Avr 2018 - 23:12

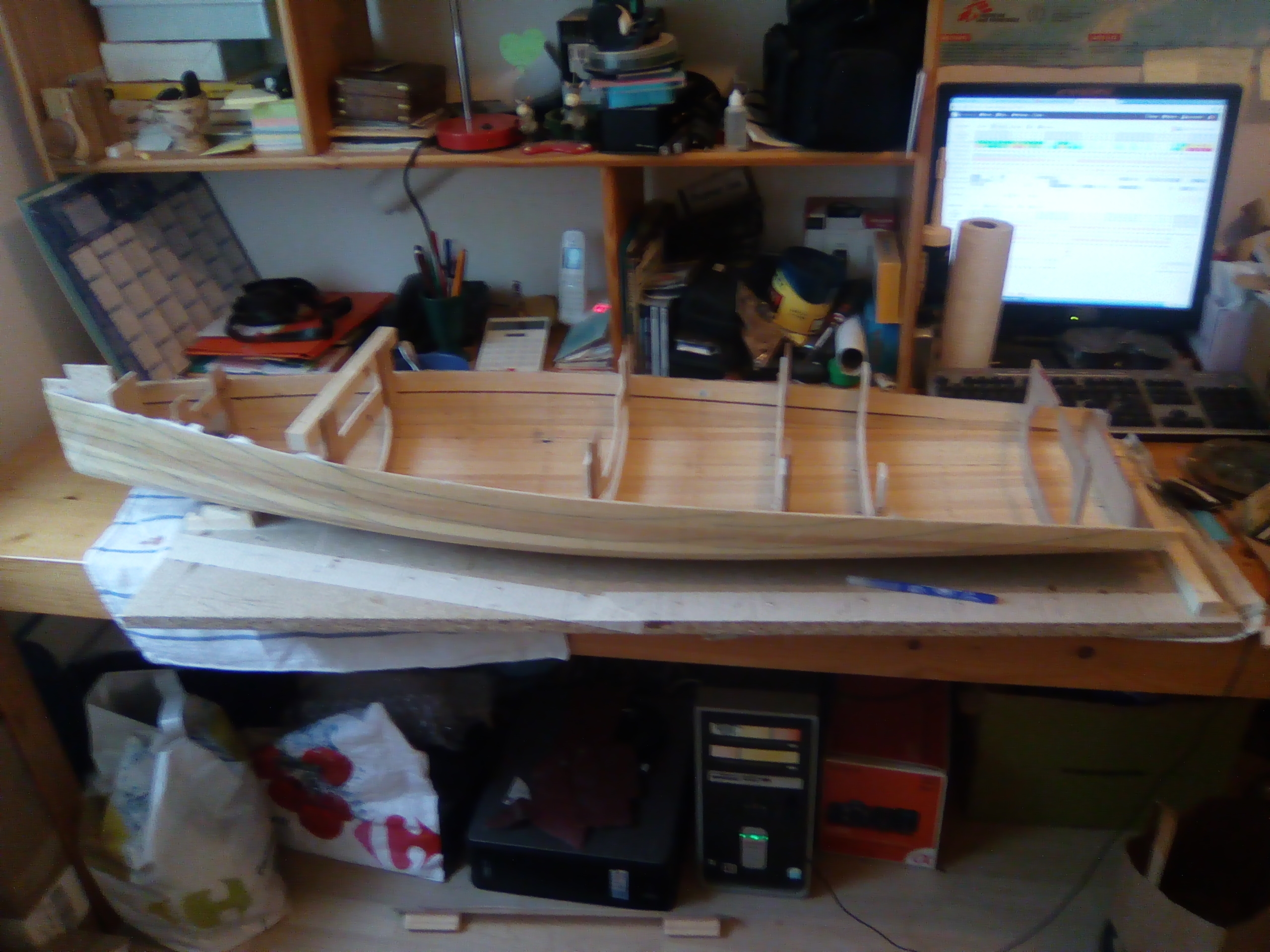

Aller je continue : construction bois classique , bordés en sapin sans noeud sur couples en cp de 5 scotchés pour en virer un maximum...
Je pourrai en tirer un moule mais c'est pas le but , ça va être lourd et solide ( trop ? ) , Je continue comme ça , mais je commence à le peser régulièrement !!....

fabrication de mon nouveau jouet  152278966219003264
strat verre/époxy

fabrication de mon nouveau jouet  1522789785695977069

fabrication de mon nouveau jouet  15227898692080001886
un grand moment : le retournement !
J.F.X
J.F.X

Age : 50

Revenir en haut Aller en bas

fabrication de mon nouveau jouet  Empty Re: fabrication de mon nouveau jouet

Message par J.F.X le Mar 3 Avr 2018 - 23:23

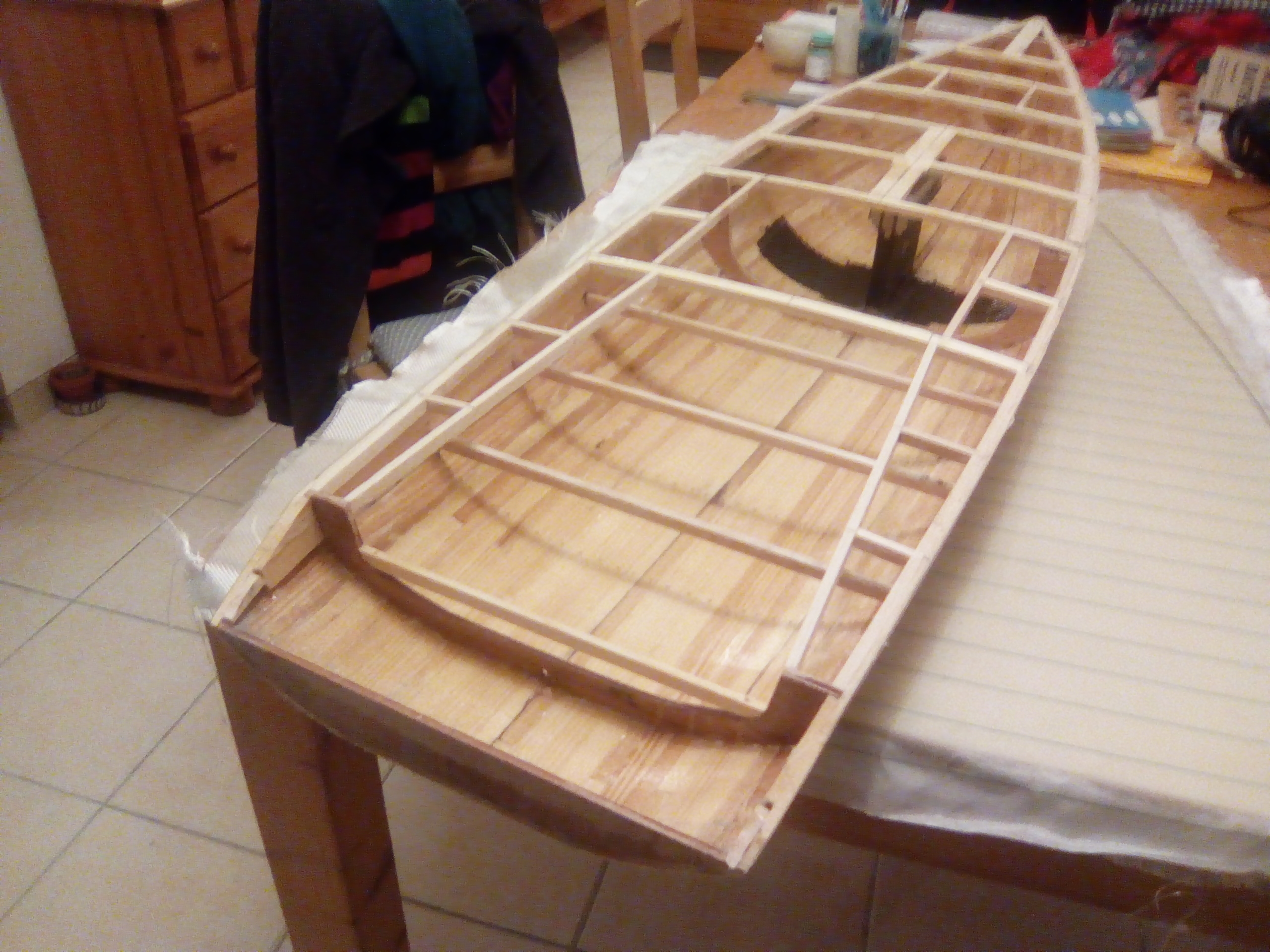

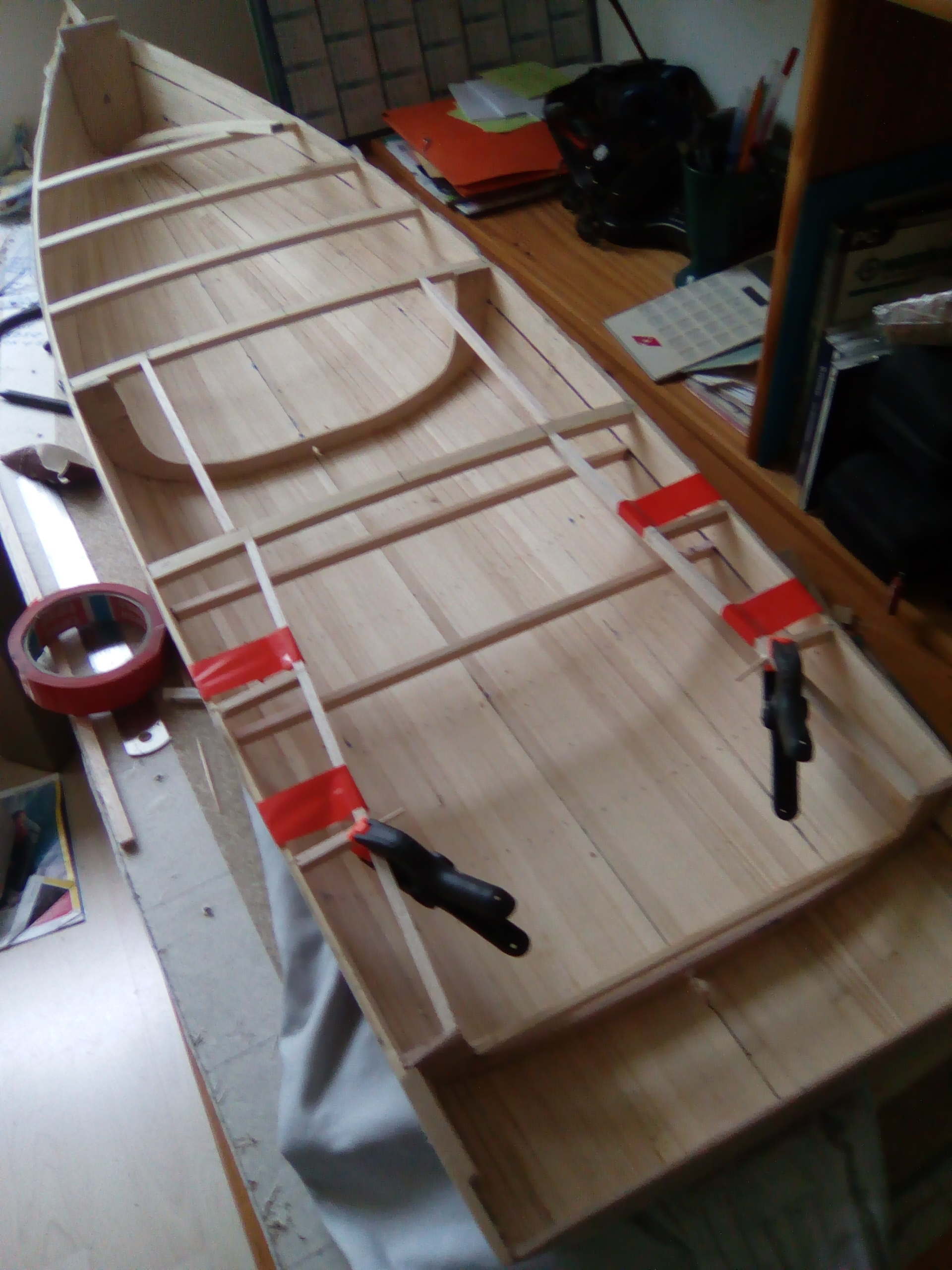

pose de barrots en lamellé 3 plis pour le bouge de pont...

fabrication de mon nouveau jouet  15227902051223991971

fabrication de mon nouveau jouet  15227903221836796146

fabrication de mon nouveau jouet  152279039591030452

fabrication de mon nouveau jouet  15227904891514746261

Presque prêt à ponter , à suivre ...
J.F.X
J.F.X

Age : 50

Revenir en haut Aller en bas

fabrication de mon nouveau jouet  Empty Re: fabrication de mon nouveau jouet

Message par Phil le Mer 4 Avr 2018 - 1:16

Bonsoir Jeff , je ne comprends pas ce que tu veux dire : "c'est pour ça qu'il y a plusieurs couleurs sur la ligne de quille "

En tout cas la forme de ta coque est vraiment superbe . Quant à moi , je compte me faire une dérive de petit temps avec un plomb beaucoup plus fin et plus léger (3,6 Kg ) . Nos bateaux mesurent 1m50 pour une largeur max de l'ordre de 36 cm.

Merci pour ton partage .
Philippe
Phil
Phil
Modérateur Voile

Age : 64

Revenir en haut Aller en bas

fabrication de mon nouveau jouet  Empty Re: fabrication de mon nouveau jouet

Message par J.F.X le Mer 4 Avr 2018 - 8:58

Salut Phil ,
Sur mon dessin , sur la vue de coté , il y a plusieurs lignes de quilles ( avec des couleurs différentes pour ne pas se tromper )
Les premiers calculs donnaient un volume immergé d'à peine 4000 cm3 avec une flottaison à raz du tableau . Soit 4 kg en ordre de marche !
J'ai donc " rajouté " du volume , et opté pour la ligne la plus basse , la bleue sur le plan.
Ca me laisse + de marge pour une construction lourde et un lest de 3 kg !
En rallongeant le cul de 20 cm , je me rapprochait de la taille de vos Wally , je gagne du volume et j'arrive donc à 129 cm pour un maitre bau de 32 cm et un déplacement d'environ 6 kg .
Voili Voilà , j'espère que c'est plus clair !

Test de flottabilité dans la baignoire , coque 1380 + des gueuses de cuisine pour arriver à 6kg !

fabrication de mon nouveau jouet  1522825033974139903
J.F.X
J.F.X

Age : 50

Revenir en haut Aller en bas

fabrication de mon nouveau jouet  Empty Re: fabrication de mon nouveau jouet

Message par J.F.X le Mer 4 Avr 2018 - 9:09

Pose du pont

fabrication de mon nouveau jouet  1522825388183134264

strat de raccord pont/bordé et enduit époxy

fabrication de mon nouveau jouet  1522825473884726171

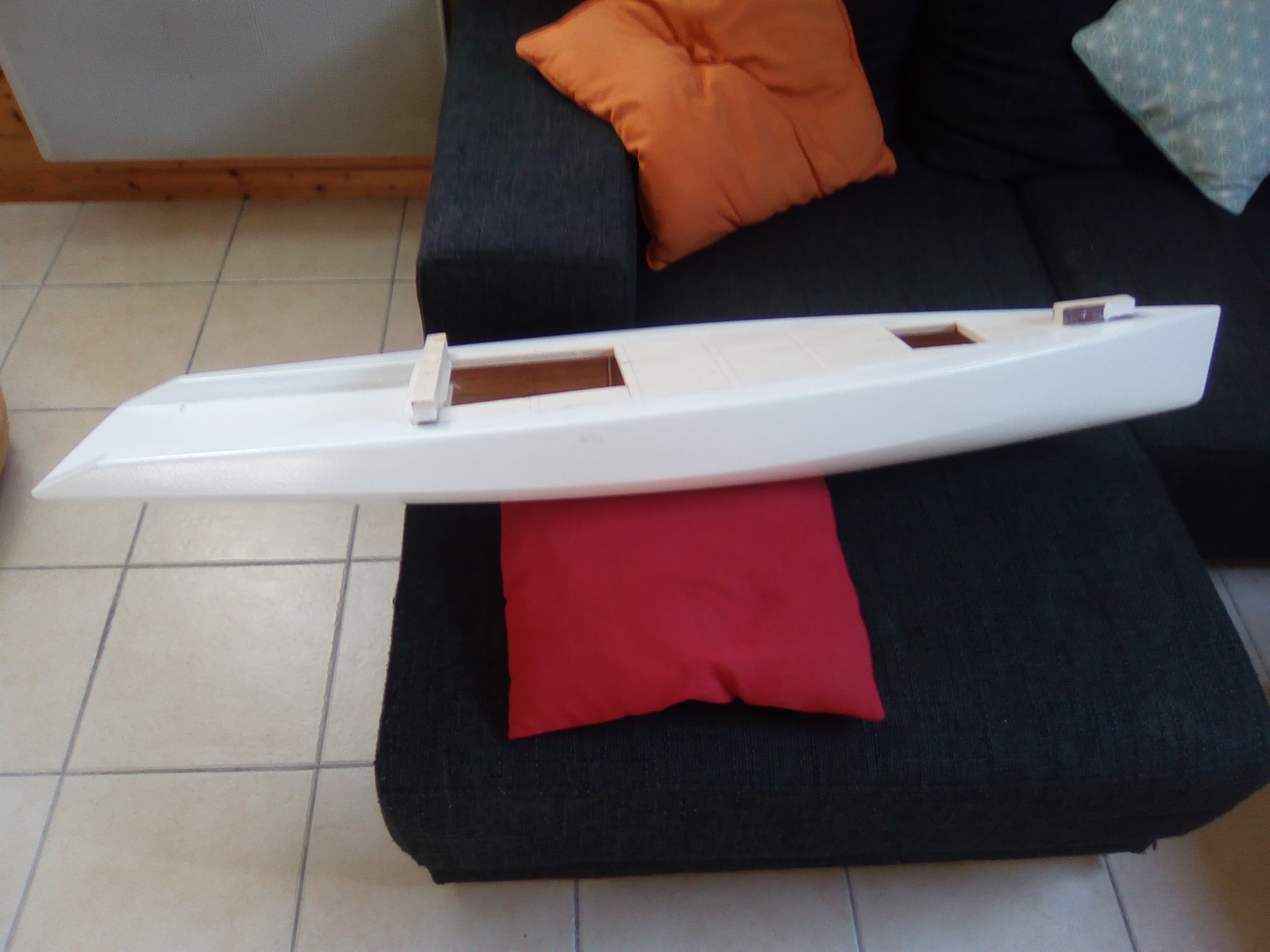

puis sous-couche bi

fabrication de mon nouveau jouet  1522825724209627940

J.F.X
J.F.X

Age : 50

Revenir en haut Aller en bas

fabrication de mon nouveau jouet  Empty Re: fabrication de mon nouveau jouet

Message par J.F.X le Mer 4 Avr 2018 - 9:17

test avec le lest fixé provisoirement pour affiner la position du bulbe sur le voile de quille

fabrication de mon nouveau jouet  152282589431134260

on en était là lors de ma présentation sur le forum :

fabrication de mon nouveau jouet  1522826132590953600
J.F.X
J.F.X

Age : 50

Revenir en haut Aller en bas

fabrication de mon nouveau jouet  Empty Re: fabrication de mon nouveau jouet

Message par J.F.X le Mer 4 Avr 2018 - 9:26

le lest " tourné " sur une perceuse ! lol!

fabrication de mon nouveau jouet  15228264471288123580

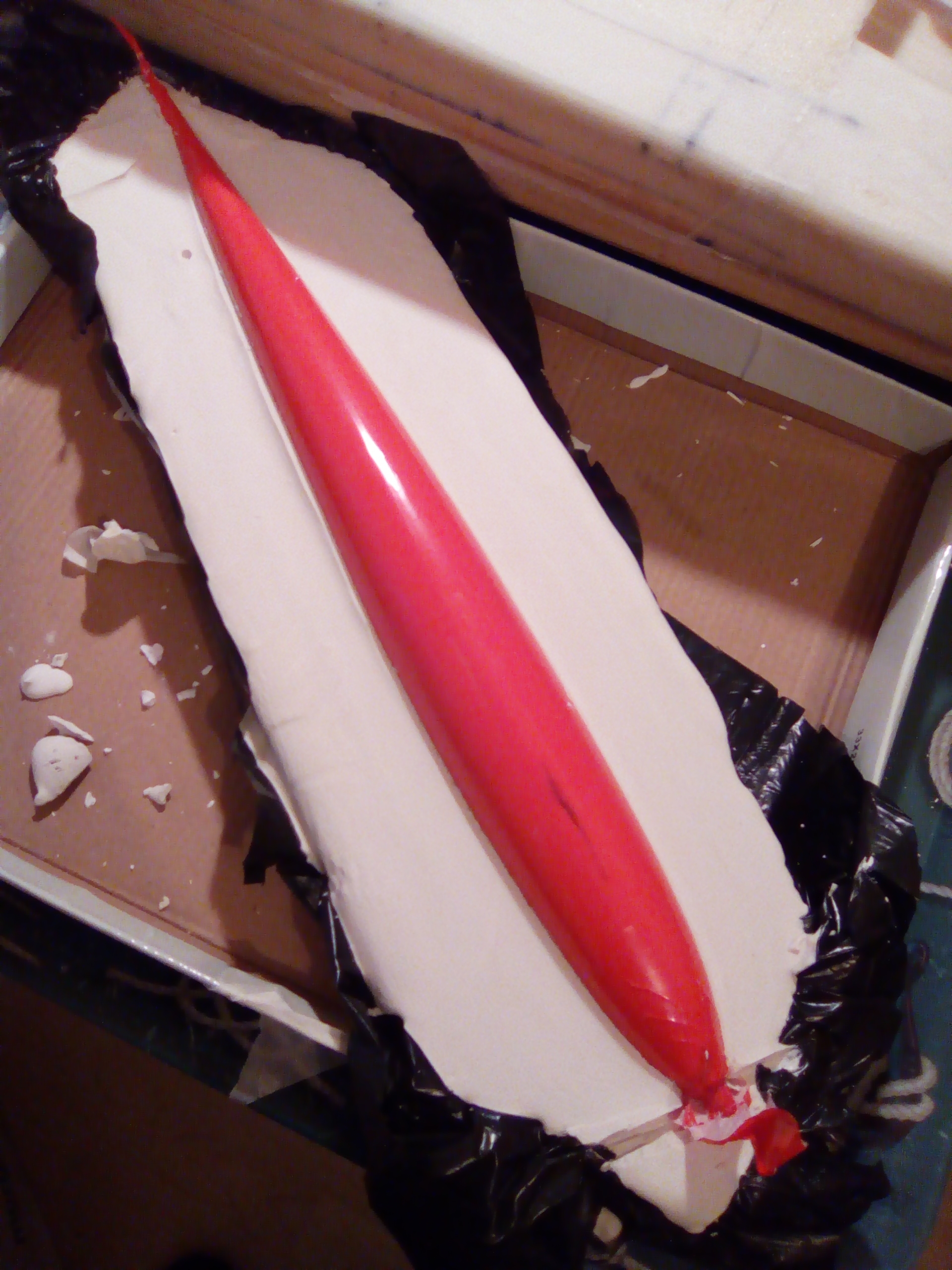

dans son bain :

fabrication de mon nouveau jouet  15228267421989246129


J.F.X
J.F.X

Age : 50

Revenir en haut Aller en bas

fabrication de mon nouveau jouet  Empty Re: fabrication de mon nouveau jouet

Message par J.F.X le Mer 4 Avr 2018 - 9:44

la suite :

fabrication de mon nouveau jouet  1522827089164432798

peinture :

fabrication de mon nouveau jouet  15228272351930161881

2 safrans de 21 cm , c'est grand et je risque de nettoyer le plan d'eau de toutes ses algues !
Mais le précédent bateau n'était plus manoeuvrant par vent fort , impossible de virer ou empanner par forte gite ...
J' essaye de corriger , et je pourrai toujours en fabriquer des plus petits après les essais !
fabrication de mon nouveau jouet  15228273462005308011

avec son roof :

fabrication de mon nouveau jouet  1522827821322339448
J.F.X
J.F.X

Age : 50

Revenir en haut Aller en bas

fabrication de mon nouveau jouet  Empty Re: fabrication de mon nouveau jouet

Message par J.F.X le Mer 4 Avr 2018 - 10:04

Depuis cette dernière photo je suis sur le pont , c'est vrai que ça habille et c'est trop beau sur vos Wally ! salut japonnais
Mon nouveau jouet ressemble un peu , et j'ai retenu qu'un Wally ça doit sentir le luxe à plein nez .
Alors , je suis plus à 300g près , et ça me fera une excuse supplémentaire pour expliquer son surpoids !
Pour l'instant , le pont bois presque fini , j'en suis à 2.4 kg + 3.2 lest/voile de quille = pas beaucoup de marge pour la radio et le gréement !
A ce propos , vous arrivez à quel poids pour un gréement complet ?

A suivre ,
Jeff
J.F.X
J.F.X

Age : 50

Revenir en haut Aller en bas

fabrication de mon nouveau jouet  Empty Re: fabrication de mon nouveau jouet

Message par Phil le Mer 4 Avr 2018 - 12:45

Bonjour Jeff ,

je ne vois pas de cadènes sur le pont , nos cadènes sont fixées au pont ET à la coque .

Je regarde le poids de mon gréement et te renseigne , nos mâts mesurent presque 2m50 .

A+
Philippe
Phil
Phil
Modérateur Voile

Age : 64

Revenir en haut Aller en bas

fabrication de mon nouveau jouet  Empty Re: fabrication de mon nouveau jouet

Message par J.F.X le Mer 4 Avr 2018 - 20:50

Salut ,
Oui Phil , les renforts sont déjà en place .
Je vais boulonner des rails pour le mat et les haubans .

fabrication de mon nouveau jouet  1522866182931260250

A+
J.F.X
J.F.X

Age : 50

Revenir en haut Aller en bas

fabrication de mon nouveau jouet  Empty Re: fabrication de mon nouveau jouet

Message par J.F.X le Sam 7 Avr 2018 - 14:34

Bonjour à tous ,
la suite des travaux : Le pont

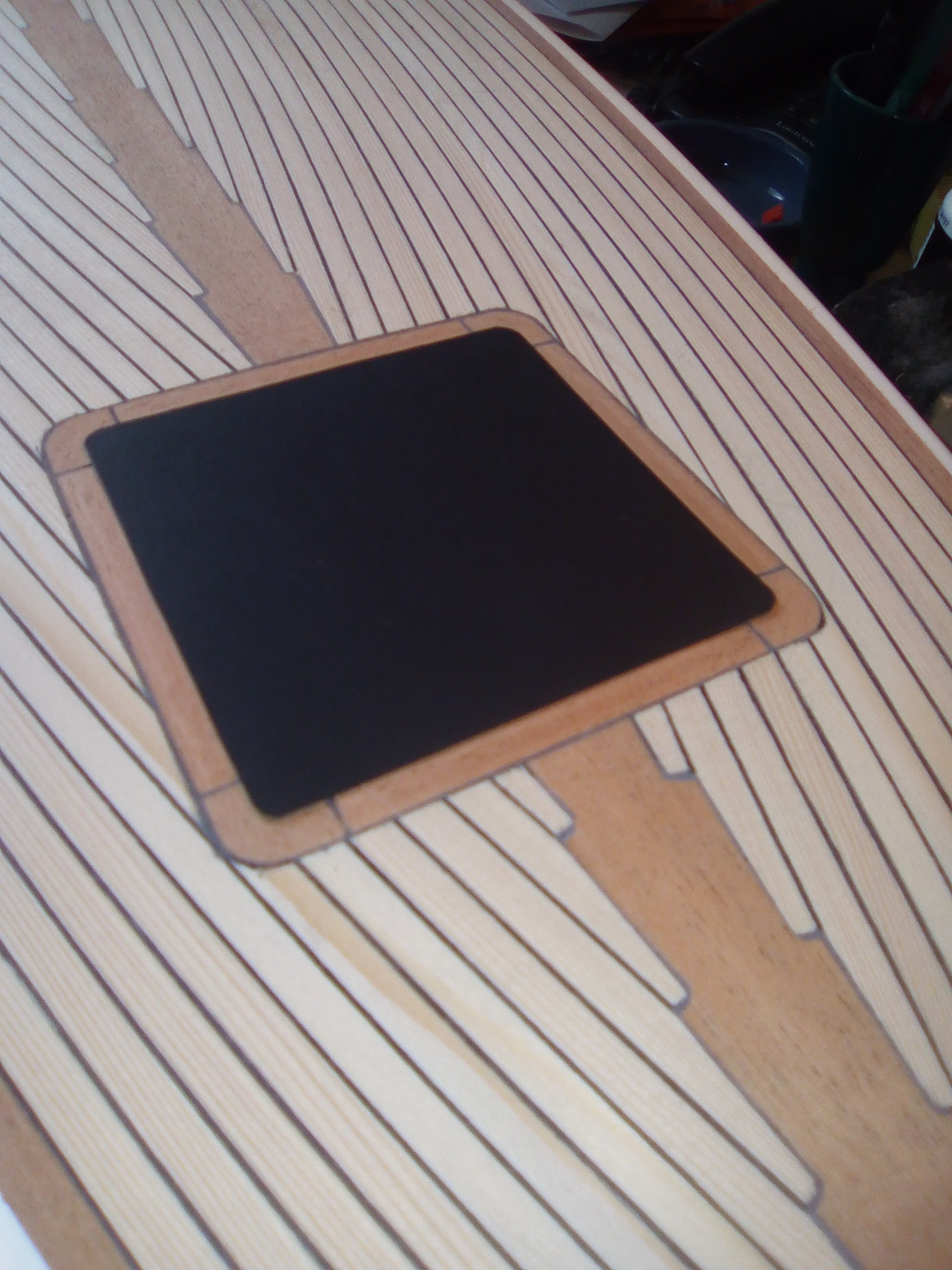

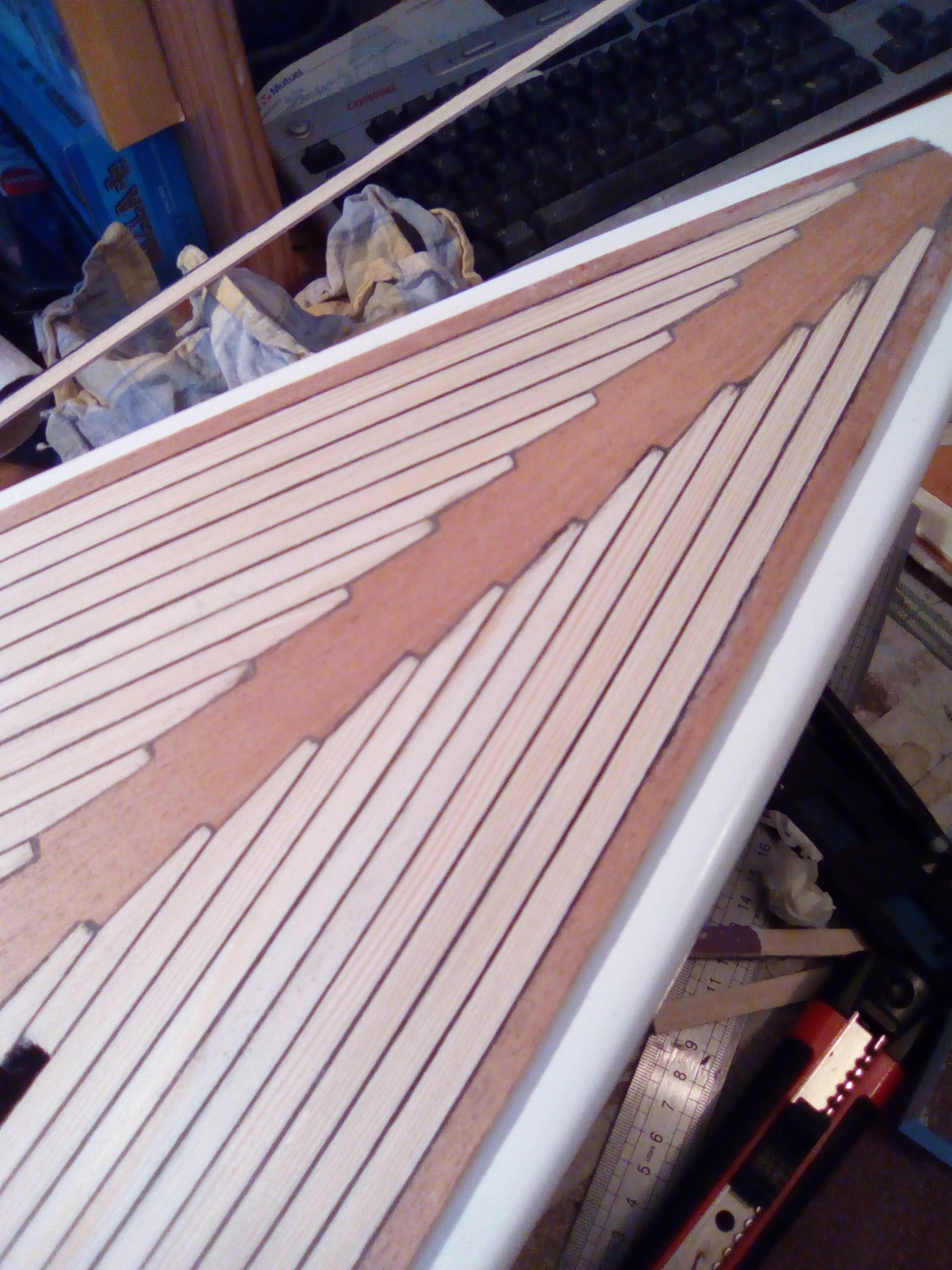

J'ai choisi de le faire en 2 couleurs , acajou pour les entourages et fougères et lattes de sapin en 5mm.

fabrication de mon nouveau jouet  1523101812371062840

fabrication de mon nouveau jouet  15231038811853496071

fabrication de mon nouveau jouet  1523103968812033629

fabrication de mon nouveau jouet  1523104087430485374

fabrication de mon nouveau jouet  1523104175940736577

Vernis en cours :
fabrication de mon nouveau jouet  15231042441689413130

Prochaines étapes :- La pose de la radio et de l'accastillage
- La fabrication du gréement

A suivre

Jeff
J.F.X
J.F.X

Age : 50

Revenir en haut Aller en bas

fabrication de mon nouveau jouet  Empty Re: fabrication de mon nouveau jouet

Message par cenous 971 le Sam 7 Avr 2018 - 16:39

bonjour J.F.X.

Ouah!, ton pont et ta fougère sont superbes bravo bravo
Je suis en train de faire le pont en teck sur RANGER J-5 depuis 3 mois avec des baguettes de 3 x 3 mm. C'est long, long, long,... !!! J'espère qu'au final ça sera pas trop mal. On verra bien.
Continues ton ouvrage, c'est superbe.
cenous 971
cenous 971

Age : 60

Revenir en haut Aller en bas

fabrication de mon nouveau jouet  Empty Re: fabrication de mon nouveau jouet

Message par Phil le Dim 8 Avr 2018 - 0:08

Super ton pont , je vais attraper des complexes lorsque je vois le mien et je n'ose pas mettre des photos en gros plan !!

Bonne continuation !
Philippe
Phil
Phil
Modérateur Voile

Age : 64

Revenir en haut Aller en bas

fabrication de mon nouveau jouet  Empty Re: fabrication de mon nouveau jouet

Message par J.F.X le Dim 8 Avr 2018 - 18:13

Salut ,
merci pour vos encouragements .
Quand je vois vos réalisations , les Wally , Ranger J-5 , etc ; je me dis que j'ai choisi le bon forum !
Aujourd'hui re-test de flottaison , avec le lest fixé et 750 gr pour simuler la radio et le gréement .
Il est dans ses lignes , tout va bien .
J'ai vu des M , j'ai quand même du mal avec leur look et encore plus avec des mâts à balestron...
Au niveau du poids par contre ....

A+
Jeff
J.F.X
J.F.X

Age : 50

Revenir en haut Aller en bas

fabrication de mon nouveau jouet  Empty Re: fabrication de mon nouveau jouet

Message par Phil le Dim 8 Avr 2018 - 18:22

Jeff , il n'y a pas que toi qui a du mal avec le gréement à balestron . Quant aux M et 10 récents  , je trouve qu'ils ne sont pas bien beaux (trop étroits ) Par contre ils sont plus rapides, on s'en fiche , on régate entre Wally et d'autres bateaux qui ne sont pas encore obsolètes . Trois même coques avec des ponts différents , quant à moi j'ai choisi pour pont le bateau de croisière !

A+
Phil
Phil
Modérateur Voile

Age : 64

Revenir en haut Aller en bas

fabrication de mon nouveau jouet  Empty Re: fabrication de mon nouveau jouet

Message par J.F.X le Mar 30 Oct 2018 - 8:51

Salut à tous ,
La suite avec quelques mois de retard ...
Installation de la radio :
fabrication de mon nouveau jouet  18103009012717330
J.F.X
J.F.X

Age : 50

Revenir en haut Aller en bas

fabrication de mon nouveau jouet  Empty Re: fabrication de mon nouveau jouet

Message par J.F.X le Mar 30 Oct 2018 - 9:10

fabrication du gréement :
fabrication de mon nouveau jouet  181030090720462209

fabrication de mon nouveau jouet  181030090717554010

fabrication de mon nouveau jouet  181030090739377344

Mon image
J.F.X
J.F.X

Age : 50

Revenir en haut Aller en bas

fabrication de mon nouveau jouet  Empty Re: fabrication de mon nouveau jouet

Message par GAZOU le Mar 30 Oct 2018 - 9:17

bonjour

il y a une chose qui m'intrigue : sur les vrais voiliers les fougères d'une telle longueur ne sont pas possibles en une seule pièce ; comment et où ont les découpes ?

_________________
Etre à plat ventre c'est bien !  Mais c'est une position inconfortable pour lécher la main de celui qui vous botte le cul
GAZOU
GAZOU
Admin

Age : 76

Revenir en haut Aller en bas

fabrication de mon nouveau jouet  Empty Re: fabrication de mon nouveau jouet

Message par J.F.X le Mar 30 Oct 2018 - 9:30

Et le voilà prêt pour naviguer :

fabrication de mon nouveau jouet  181030092325769349

face à l\'ordi lol!
J.F.X
J.F.X

Age : 50

Revenir en haut Aller en bas

fabrication de mon nouveau jouet  Empty Re: fabrication de mon nouveau jouet

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
