Une nouvelle idée super yacht 70 m le WM70 - Page 5 Empty Re: Une nouvelle idée super yacht 70 m le WM70

Message par Admin le Jeu 7 Oct 2010 - 18:01

hello abfil

je pense que ce personnage n'est pas de bon conseil et qui plus est sur ce forum

a+



Dernière édition par Admin le Jeu 7 Oct 2010 - 23:09, édité 1 fois

Admin
Admin


http://modelismenavalradioc.forumactif.com

Revenir en haut Aller en bas

Une nouvelle idée super yacht 70 m le WM70 - Page 5 Empty Re: Une nouvelle idée super yacht 70 m le WM70

Message par Claude dit Oldsail le Jeu 7 Oct 2010 - 19:03

Hello

C'est plus une vedette mais un "supply", voir un remorqueur de haute mer :cheers: On reconnait la patte du fameux architecte!!!
C'EST DE L'HUMOUR
Claude dit Oldsail
Claude dit Oldsail

Age : 66

Revenir en haut Aller en bas

Une nouvelle idée super yacht 70 m le WM70 - Page 5 Empty Re: Une nouvelle idée super yacht 70 m le WM70

Message par Invité le Sam 9 Oct 2010 - 9:57

Admin a écrit: hello abfil

je pense que ce personnage n'est pas de bon conseil et qui plus est sur ce forum

a+


Aurais-je loupé quelque chose ????????

ps...dommage que je ne puisse participer au projet...surtout quand je vois "déjà" la qualité du chantier....je reconnais bien son réalisateur.
méthode et rigueur... clin d\\\\'oeil hormis la scuire sur la perceuse à colonne.. 😢

Invité
Invité


Revenir en haut Aller en bas

Une nouvelle idée super yacht 70 m le WM70 - Page 5 Empty Re: Une nouvelle idée super yacht 70 m le WM70

Message par Abfil le Sam 9 Oct 2010 - 10:17

Salut Ping pong

Très heureux de te lire ici. Et oui tu as loupé un petit épisode ou je citais une personne idésirable ici, au point de ne pouvoir même pas la nommé. J'ai respecté à la lettre l'obligation qu'il ma été fait de supprimé son nom, Du coup les phrases n'avaient plus de sens et je n'ai laissé sur le post que les images ou presque. Cela n'interrompera en rien notre construction trinquons

Philippe

Abfil
Abfil

Age : 53

http://plansbateaux.jimdo.com/

Revenir en haut Aller en bas

Une nouvelle idée super yacht 70 m le WM70 - Page 5 Empty Re: Une nouvelle idée super yacht 70 m le WM70

Message par BF.ANTO le Sam 9 Oct 2010 - 20:53

hello

T’es mauvais langue PP, je n’ai pas vue la sciure ou alors il faut que je change mes lunettes.

Effectivement avec un ingénieur naval comme Abfil et un réalisateur comme Philmar le travail avance rapidement et vous aurez bientôt fini avant moi.
Moi je suis obligé à partir des plans constructeur de les redessiner pour les adapter à la maquette.
En clair c’est toujours du beau travail de ces perles du modélisme naval. bravo bravo
Après quelques problèmes de PC et de APN je serai bientôt de retour
sur le post du LSX92.
J’en profite pour saluer mon ami PP que nous espérons bien vite le
voir venir à notre local pour nous apporter ses conseils avisés.
A+
Bernard
BF.ANTO
BF.ANTO

Age : 72

Revenir en haut Aller en bas

Une nouvelle idée super yacht 70 m le WM70 - Page 5 Empty Re: Une nouvelle idée super yacht 70 m le WM70

Message par Abfil le Dim 10 Oct 2010 - 9:48

Bonjour

Voici le plan de l'avant du pont principale ou on retrouve le niveau inférieur de la suite propriétaire en duplex.

Une nouvelle idée super yacht 70 m le WM70 - Page 5 101010093814535046896615

On y trouve un bureau-bibliothèque, la chambre , 2 terrasses babord et tribord et dans le proue, salle de bain, dressing et sauna. A l'étage supérieur, petit salon, salle de gym grande terrasse avec jacuzzi

Bye
Abfil
Abfil

Age : 53

http://plansbateaux.jimdo.com/

Revenir en haut Aller en bas

Une nouvelle idée super yacht 70 m le WM70 - Page 5 Empty Re: Une nouvelle idée super yacht 70 m le WM70

Message par Invité le Dim 10 Oct 2010 - 10:59

Hello Bernard,
Je suis inquiet pour la suite de ton chantier si tu ne vois pas la scuire.. clin d\\\\'oeil
Malheureusement je ne suis pas encore en mesure de venir vous voir au local...la chimio m'a laissé des traces et je suis de plus en plus fatigué...le moindre effort me coute.....de nouvelles douleurs apparaissent....la me...e quoi !!!!! et c'est pas fini..
Bon courage à tous et je vous surveille (je peux rien faire d'autre) du coin de l'oeil...Amitiés..P.P.

Invité
Invité


Revenir en haut Aller en bas

Une nouvelle idée super yacht 70 m le WM70 - Page 5 Empty Re: Une nouvelle idée super yacht 70 m le WM70

Message par Lagaffe le Dim 10 Oct 2010 - 17:22

On ne voit pas sur le plan: Le cuir du canapé, c'est quelle couleur ?
Lagaffe
Lagaffe

Age : 97

Revenir en haut Aller en bas

Une nouvelle idée super yacht 70 m le WM70 - Page 5 Empty Re: Une nouvelle idée super yacht 70 m le WM70

Message par Abfil le Dim 10 Oct 2010 - 20:58

Bonsoir,

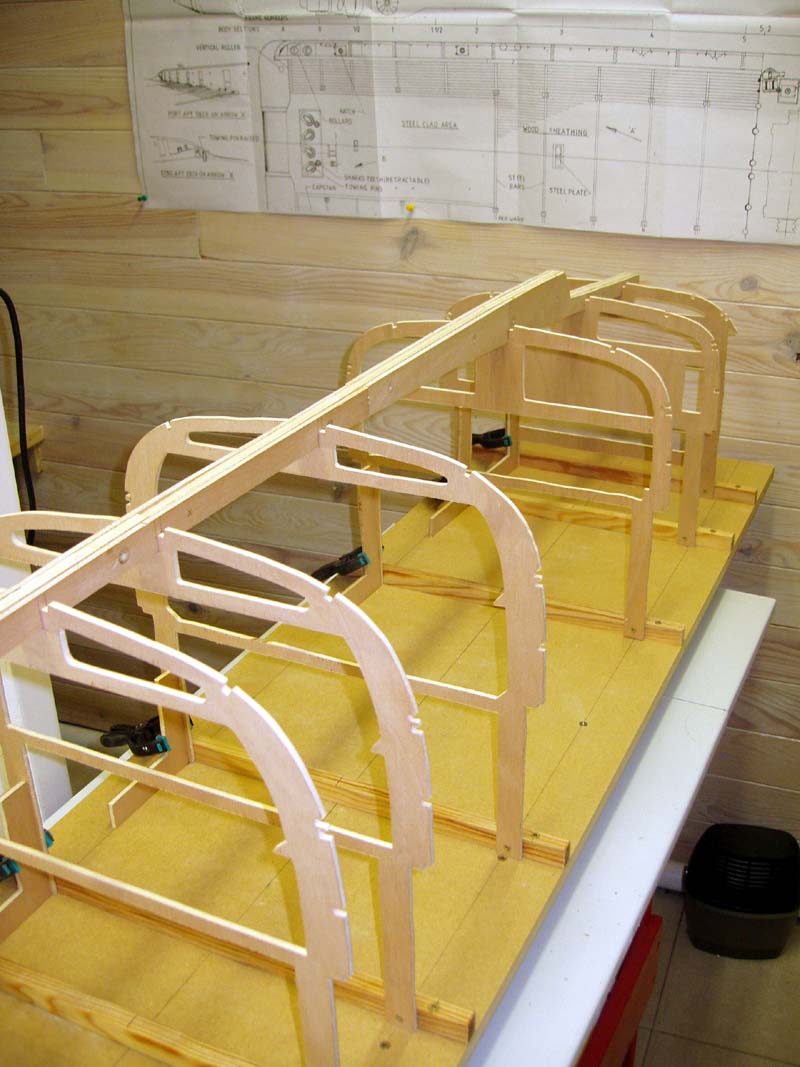

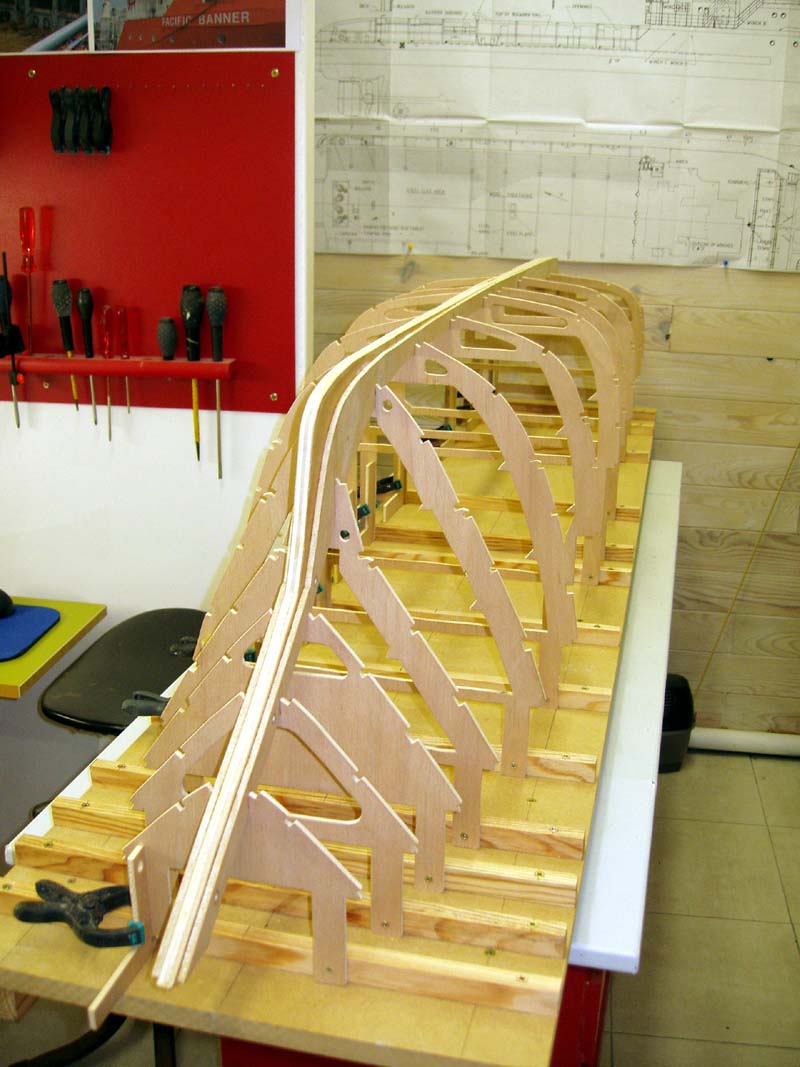

Une petite série de photo pour vous prouver que le chantier avance

Une nouvelle idée super yacht 70 m le WM70 - Page 5 101010085150535046901141
Une nouvelle idée super yacht 70 m le WM70 - Page 5 101010085219535046901144
Une nouvelle idée super yacht 70 m le WM70 - Page 5 101010085234535046901152

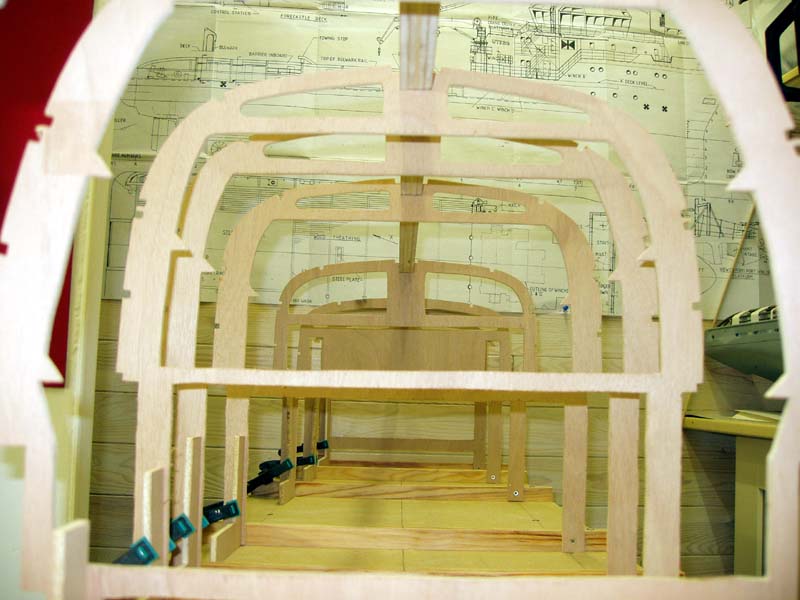

Jolie cathédrale non ? remarquez les petites equerres contre chaque couple pour garantir la perpendicularité par rapport au plan de travail

Prochaine étape la pose des nombreuses baguettes de renforts, environ 20 ml de 5x5 !!
Abfil
Abfil

Age : 53

http://plansbateaux.jimdo.com/

Revenir en haut Aller en bas

Une nouvelle idée super yacht 70 m le WM70 - Page 5 Empty Re: Une nouvelle idée super yacht 70 m le WM70

Message par Abfil le Lun 11 Oct 2010 - 15:45

Hello

Voici une autre partie du pont principale correspondant à l'espace entre la piscine et la suite propriétaire

Une nouvelle idée super yacht 70 m le WM70 - Page 5 101011033342535046905041

J'y ai placé un sejour en grande partie ceinturé de baies vitrées ouvrantes, et une salle de cinéma pour 9 personnes majestueusement installé dans des fauteuilles pulmann.

Bye
Abfil
Abfil

Age : 53

http://plansbateaux.jimdo.com/

Revenir en haut Aller en bas

Une nouvelle idée super yacht 70 m le WM70 - Page 5 Empty Re: Une nouvelle idée super yacht 70 m le WM70

Message par Invité le Lun 11 Oct 2010 - 17:16

Abfil a écrit:Hello

Voici une autre partie du pont principale correspondant à l'espace entre la piscine et la suite propriétaire

Une nouvelle idée super yacht 70 m le WM70 - Page 5 101011033342535046905041

J'y ai placé un sejour en grande partie ceinturé de baies vitrées ouvrantes, et une salle de cinéma pour 9 personnes majestueusement installé dans des fauteuilles pulmann.

Bye

Fonctionnelle j'espère........ 😢

Invité
Invité


Revenir en haut Aller en bas

Une nouvelle idée super yacht 70 m le WM70 - Page 5 Empty Re: Une nouvelle idée super yacht 70 m le WM70

Message par Abfil le Mer 13 Oct 2010 - 18:26

Bonsoir à tous

Voici de nouvelles photos du chantier. Pose des nombreuses baguettes de renforts. L'enveloppe se dessine peu à peu.
Une nouvelle idée super yacht 70 m le WM70 - Page 5 101013061137535046917109
Ponçage en sifflet de la quille au niveau de la proue.

Une nouvelle idée super yacht 70 m le WM70 - Page 5 101013061149535046917110
Premieres baguettes en commençant par les fond coté poupe

Une nouvelle idée super yacht 70 m le WM70 - Page 5 101013061201535046917114
Puis vers la proue, le raccord entre deux baguettes est réalisé en coupant les extrémités de chacune des baguettes en pointe puis en les collant. La surface d'encollage s'en trouve, de cette façon, augmentée

Une nouvelle idée super yacht 70 m le WM70 - Page 5 101013061201535046917114
Les baguettes doivent venir mourir contre la quille

Une nouvelle idée super yacht 70 m le WM70 - Page 5 101013061223535046917124
Les baguettes doublées de part et d'autre de la quille sont nécessaires pour la pose d'une sorte de bouchain utile pour mieux déflecter les vagues

Prochaine étape les dernieres baguettes du pont supérieur et pose de la coque.

Philippe
Abfil
Abfil

Age : 53

http://plansbateaux.jimdo.com/

Revenir en haut Aller en bas

Une nouvelle idée super yacht 70 m le WM70 - Page 5 Empty Re: Une nouvelle idée super yacht 70 m le WM70

Message par Lagaffe le Mer 13 Oct 2010 - 19:28

Je ne comprends pas, tu nous parles de ponçage, de collage, etc...
Pas une trace de sciure, pas de tache de colle. C'est normal ? Tu travailles en milieu stérile ?
Lagaffe
Lagaffe

Age : 97

Revenir en haut Aller en bas

Une nouvelle idée super yacht 70 m le WM70 - Page 5 Empty Re: Une nouvelle idée super yacht 70 m le WM70

Message par corvette le Mer 13 Oct 2010 - 19:49

hello Abfil hello

le chantier prend une bonne tournure et une fois fini, sa fera un beau morceaux!
bravo bravo bravo
corvette
corvette

Age : 25

Revenir en haut Aller en bas

Une nouvelle idée super yacht 70 m le WM70 - Page 5 Empty Re: Une nouvelle idée super yacht 70 m le WM70

Message par Invité le Mer 13 Oct 2010 - 22:58

hello
je sais pas qui a fait les plans de ce bateau mais il y a même pas une rupture de courbe sur les baguettes
Champion le mec qui a fait le plan :cheers: :cheers: applaudissement

a+

Invité
Invité


Revenir en haut Aller en bas

Une nouvelle idée super yacht 70 m le WM70 - Page 5 Empty Re: Une nouvelle idée super yacht 70 m le WM70

Message par Carlos Mariano le Jeu 14 Oct 2010 - 0:25

Salut Abfill

Cordialement je suis merveuille avec ton chef d' ovre


Du paradis perdu (Portugal) Votre ami Carlos
bravo bravo bravo
Carlos Mariano
Carlos Mariano

Age : 60

https://www.facebook.com/antoniocarlos.mariano.16

Revenir en haut Aller en bas

Une nouvelle idée super yacht 70 m le WM70 - Page 5 Empty Re: Une nouvelle idée super yacht 70 m le WM70

Message par Abfil le Jeu 14 Oct 2010 - 20:43

Bonsoir

Merci pour vos encouragements, nous ne faisons que commencer ce long chantier, enfin quand je dis nous, c'est surtout l'ami philmar qui s'y colle. Heureusement chaque étape est encourageant pour la suite. En entendant

Une nouvelle idée super yacht 70 m le WM70 - Page 5 101014083849535046923589

Pont inférieur avec le garage central. C'est là que se rangerons les deux semi rigide. La plus grande annexe sera en realité une annexe dit limousine comme celle ci
Une nouvelle idée super yacht 70 m le WM70 - Page 5 Phantom900profil

Situé juste devant la fosse de la piscine, puis les quatres cabines doubles avec au centre deux cabines enfants.

A plus
Abfil
Abfil

Age : 53

http://plansbateaux.jimdo.com/

Revenir en haut Aller en bas

Une nouvelle idée super yacht 70 m le WM70 - Page 5 Empty Re: Une nouvelle idée super yacht 70 m le WM70

Message par Abfil le Sam 16 Oct 2010 - 19:31

Bonsoir

Une petite serie de photo ?

Y a qu'à demander !

Une nouvelle idée super yacht 70 m le WM70 - Page 5 101016072607535046934379
Pose des dernières baguettes, pont supérieur

Une nouvelle idée super yacht 70 m le WM70 - Page 5 101016072641535046934382

Une nouvelle idée super yacht 70 m le WM70 - Page 5 101016072625535046934380
Une idée de ses mensurations ....

Bonne soirée

Philippe et philippe
Abfil
Abfil

Age : 53

http://plansbateaux.jimdo.com/

Revenir en haut Aller en bas

Une nouvelle idée super yacht 70 m le WM70 - Page 5 Empty Re: Une nouvelle idée super yacht 70 m le WM70

Message par Lamiraldu67 le Dim 17 Oct 2010 - 22:12

hello
bravo Une nouvelle idée super yacht 70 m le WM70 - Page 5 Waouw4
Une nouvelle idée super yacht 70 m le WM70 - Page 5 Obelix01 ..Ils sont fous nos 2 compères ..fil et Phil... :biz

Attendons la suite !

A+
Lamiraldu67
Lamiraldu67

Age : 64

http://modelisme-naval.jimdo.com/

Revenir en haut Aller en bas

Une nouvelle idée super yacht 70 m le WM70 - Page 5 Empty Re: Une nouvelle idée super yacht 70 m le WM70

Message par Abfil le Mar 19 Oct 2010 - 12:21

Hello

Voici le quartier de l'équipage logé dans la proue au noveau du pont inférieur, avec 8 cabines de 2 marins. Chacune avec sa salle de bain.

Une nouvelle idée super yacht 70 m le WM70 - Page 5 101019121912535046949907

Abfil
Abfil

Age : 53

http://plansbateaux.jimdo.com/

Revenir en haut Aller en bas

Une nouvelle idée super yacht 70 m le WM70 - Page 5 Empty Re: Une nouvelle idée super yacht 70 m le WM70

Message par Abfil le Jeu 21 Oct 2010 - 15:41

Bonjour,

Voici le début de l'étude sur l'ouverture des panneaux de garage et la sortie de l'annexe

Une nouvelle idée super yacht 70 m le WM70 - Page 5 101021032527535046963185

Une nouvelle idée super yacht 70 m le WM70 - Page 5 101021032600535046963189

Une nouvelle idée super yacht 70 m le WM70 - Page 5 101021032619535046963191

Une nouvelle idée super yacht 70 m le WM70 - Page 5 101021032636535046963194

Une nouvelle idée super yacht 70 m le WM70 - Page 5 101021032651535046963196

Une nouvelle idée super yacht 70 m le WM70 - Page 5 101021032707535046963198

Voici le principe: Une simulation de verin sur deux axes aux travers desquels tourne à l'intérieur un axe (tige fileté) actionné par un micromoteur réducté emprisonné dans un caisson empechant le moteur de tourner sur lui même. Un ecrou cage est logé au niveau de l'entrée du tube ext. Lorsque le moteur tourne, la tige fileté se déplace transversalement au travers de l'écrou cage et pousse sur la porte

J'espère avoir été explicite
Abfil
Abfil

Age : 53

http://plansbateaux.jimdo.com/

Revenir en haut Aller en bas

Une nouvelle idée super yacht 70 m le WM70 - Page 5 Empty Re: Une nouvelle idée super yacht 70 m le WM70

Message par Abfil le Ven 22 Oct 2010 - 13:25

Bonjour

Trêve de théorie, revoici de la pratique : début de pose des baguettes ce coque

Une nouvelle idée super yacht 70 m le WM70 - Page 5 101022011733535046968233

Une nouvelle idée super yacht 70 m le WM70 - Page 5 101022011733535046968233

Une nouvelle idée super yacht 70 m le WM70 - Page 5 101022011812535046968241

Une nouvelle idée super yacht 70 m le WM70 - Page 5 101022011830535046968242

Début de pose à peu près au milieu de la coque puis doucement placage simultanément bâbord et tribord au dessus et en dessous. On limite de cette façon un maximum de vriller la coque

Bye

Philippe²
Abfil
Abfil

Age : 53

http://plansbateaux.jimdo.com/

Revenir en haut Aller en bas

Une nouvelle idée super yacht 70 m le WM70 - Page 5 Empty Re: Une nouvelle idée super yacht 70 m le WM70

Message par Invité le Ven 22 Oct 2010 - 14:52

hello

Du très beau travail Abfil ,agrèable à regarder . applaudissement

a+

Invité
Invité


Revenir en haut Aller en bas

Une nouvelle idée super yacht 70 m le WM70 - Page 5 Empty Re: Une nouvelle idée super yacht 70 m le WM70

Message par Abfil le Sam 23 Oct 2010 - 10:40

Bonjour

Merci plomb, nous essayons d'être les plus explicite possible en détaillant au mieux chaque étape de la fabrication.

Je tiens, toutefois, à bien clarifier les choses, moi je ne suis (pour le moment) que celui qui dessine et fournis les plans du WM70. Philmar est mon précieux "prototypiste" sur ce gros projet. Nous avons je pense une bonne complémentarité. C'est pourquoi je suis sur que nous ménerons à son terme ce joli navire. Comme cela à déjà été le cas avec le WS100 et sieur Pingpong ou encore le WT35 et l'amiral.

Bonne journée


Dernière édition par Abfil le Sam 23 Oct 2010 - 19:28, édité 1 fois
Abfil
Abfil

Age : 53

http://plansbateaux.jimdo.com/

Revenir en haut Aller en bas

Une nouvelle idée super yacht 70 m le WM70 - Page 5 Empty Re: Une nouvelle idée super yacht 70 m le WM70

Message par grosventre le Sam 23 Oct 2010 - 10:50

Bonjour Abfil,

Permets-moi d'admirer ton travail.
A propos, quel est ce beau bateau qui se pavane fièrement à côté de ton yacht en construction ?
grosventre
grosventre

Age : 58

Revenir en haut Aller en bas

Une nouvelle idée super yacht 70 m le WM70 - Page 5 Empty Re: Une nouvelle idée super yacht 70 m le WM70

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 5 sur 20 Précédent  1, 2, 3, 4, 5, 6 ... 12 ... 20  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
