Une nouvelle idée super yacht 70 m le WM70 - Page 4 Empty Re: Une nouvelle idée super yacht 70 m le WM70

Message par Philmar 13 le Lun 27 Sep 2010 - 11:52

Bien j'attends ! je te tiens au jus!!!
Philmar 13
Philmar 13

Age : 56

Revenir en haut Aller en bas

Une nouvelle idée super yacht 70 m le WM70 - Page 4 Empty Re: Une nouvelle idée super yacht 70 m le WM70

Message par Abfil le Lun 27 Sep 2010 - 12:46

Attention philmar, je vais modifier l'acces à la terrasse en donnant une forme circulaire suivant la même courbe des super structures du pont supérieur
Abfil
Abfil

Age : 53

http://plansbateaux.jimdo.com/

Revenir en haut Aller en bas

Une nouvelle idée super yacht 70 m le WM70 - Page 4 Empty Re: Une nouvelle idée super yacht 70 m le WM70

Message par Philmar 13 le Lun 27 Sep 2010 - 12:52

Tu as de la chance j'en suis pas encore là mais alors !..... :cheers:

En attendant je vois pas trop :comprend pas
Philmar 13
Philmar 13

Age : 56

Revenir en haut Aller en bas

Une nouvelle idée super yacht 70 m le WM70 - Page 4 Empty Re: Une nouvelle idée super yacht 70 m le WM70

Message par Invité le Lun 27 Sep 2010 - 13:42

.....
Va falloir vous y atteler car y a un autre "gugus" qui risque de bien vous donner des sueurs froides lorsque l'on voit ce qu'il réalise et (pour moi qui le connait bien) ce qu'il à déjà réalisé sur d'autres projets....le problème c'est que c'est long et qu'à chaque fois je reste sur ma faim...
Vous avez je pense trouvé de qui je parle.... 😢
ps...on est pas prêt de voir le supply... clin d\\\\'oeil

Invité
Invité


Revenir en haut Aller en bas

Une nouvelle idée super yacht 70 m le WM70 - Page 4 Empty Re: Une nouvelle idée super yacht 70 m le WM70

Message par Philmar 13 le Lun 27 Sep 2010 - 13:55

Salut Ping pong

ça fait plaisir de te lire!
Ben non le supply c'est pas vraiment pour demain, en plus c'est pas vraiment de moi d'avoir plusieurs projets en même temps, mais bon !

Pour l'instant j'essaye d'avancer avec ce nouveau bateau le temps que Philippe achève ses plans, on va essayer de faire quelques choses de bien et de se mettre au niveau de qui tu vois! salamalec

A+
Philippe
Philmar 13
Philmar 13

Age : 56

Revenir en haut Aller en bas

Une nouvelle idée super yacht 70 m le WM70 - Page 4 Empty Re: Une nouvelle idée super yacht 70 m le WM70

Message par Abfil le Lun 27 Sep 2010 - 14:20

Hello

Oui ping pong, je vois bien de qui tu parles. Ces interieures sont epoustouflants ! Et bravo pour le choix de ces materieaux, mélange très contemporain avec le mélange d'inox, de bois foncé, et tainte claire.

philippe,

voici la modif du pont arrière

Une nouvelle idée super yacht 70 m le WM70 - Page 4 100927021357535046827403

Dans le même temps, j'ai modifié également l'acces à la plage de bain par un escalier hélicoidale à babord et symétriquement un jakkusi à tribord.
Abfil
Abfil

Age : 53

http://plansbateaux.jimdo.com/

Revenir en haut Aller en bas

Une nouvelle idée super yacht 70 m le WM70 - Page 4 Empty Re: Une nouvelle idée super yacht 70 m le WM70

Message par Invité le Lun 27 Sep 2010 - 18:48

Philmar 13 a écrit:Salut Ping pong

ça fait plaisir de te lire!
Ben non le supply c'est pas vraiment pour demain, en plus c'est pas vraiment de moi d'avoir plusieurs projets en même temps, mais bon !

Pour l'instant j'essaye d'avancer avec ce nouveau bateau le temps que Philippe achève ses plans, on va essayer de faire quelques choses de bien et de se mettre au niveau de qui tu vois! salamalec

A+
Philippe

Va falloir lui casser quelques doigts.... Une nouvelle idée super yacht 70 m le WM70 - Page 4 22544

Invité
Invité


Revenir en haut Aller en bas

Une nouvelle idée super yacht 70 m le WM70 - Page 4 Empty Re: Une nouvelle idée super yacht 70 m le WM70

Message par Abfil le Mar 28 Sep 2010 - 9:34

Hello

Avec philmar on s'est dit qu'il serait sympa de faire deux annexes dans le garage semi rigide avec la même coque mais avec un plan de pont différent.
Un plus orienté ballade , confort. Le premier que je vous ai montré plus haut. Et un second avec beaucoup moins de places assises, prévu pour un mixte pêche au gros, plongée et wakeboard ou ski nautique. Son aménagement est donc différent du premier: poste de pilotage central avec strapontin de chaque coté, petit banquette à l'avant. Porte cannes derrière le barreur, arceau porte wakeborad ou ski, mat de traction, petite plage arriere et chassis porte bouteille de plongée

Une nouvelle idée super yacht 70 m le WM70 - Page 4 100928092235535046832545

Bye
Abfil
Abfil

Age : 53

http://plansbateaux.jimdo.com/

Revenir en haut Aller en bas

Une nouvelle idée super yacht 70 m le WM70 - Page 4 Empty Re: Une nouvelle idée super yacht 70 m le WM70

Message par Le belge le Mer 29 Sep 2010 - 17:17

Salutatous !

Non, suis pas mort.... oui, j'ai du boulot !
Et oui, je termine mon Goémonier, prévu pour une expo en mars 2011.

Et puis Philippe, souviens-toi quand tu m'en as parlé : le WT85 m'intéressait, et je t'avais dit qu'avec les plans fin de l'année ça me plaisait bien comme calendrier...

Donc je me vois bien avec un WT85 en chantier à partir de fin de l'année...

SI tout se passe comme prévu, hein !.....

Bye bye hello

Thierry.
Le belge
Le belge

Age : 56

http://navi.modelisme.com

Revenir en haut Aller en bas

Une nouvelle idée super yacht 70 m le WM70 - Page 4 Empty Re: Une nouvelle idée super yacht 70 m le WM70

Message par Invité le Mer 29 Sep 2010 - 17:43

Abfil a écrit:Tout ! peu etre pas, mais certain oui, Fonctionnel ca c'est moins sur et puis on peut pas avoir 5 radio !. LE plus gros va mesure environ 30 cm. C'est vraiment petit pour y mettre le matos RC !

Encore une fois....petits joueurs....le MMC présentait cette année le France au 1/100 et avec 3 remorqueurs à la même échelle et naviguants..je les ai apercu et ils ne doivent pas faire plus de 20cm...(17 à confirmer)..et au club y a même plus petit....et enfin pour enfoncer le clou....un Abeille Borbon au 1/100ème avec grue fonctionnnelle (et oui) et mise à l'eau des annexes secours....alors au boulot...
et grouillez vous...je voudrais le voir avant que !!!!!!!!! à défaut du supply... Une nouvelle idée super yacht 70 m le WM70 - Page 4 21186

Invité
Invité


Revenir en haut Aller en bas

Une nouvelle idée super yacht 70 m le WM70 - Page 4 Empty Re: Une nouvelle idée super yacht 70 m le WM70

Message par Abfil le Mer 29 Sep 2010 - 21:49

Hello Thierry

COntent de te revoir, Je suis sur que tu as des photos de ton Goemonier Montre nous à quoi il ressemble

Bye et à bientôt je l'espère

En attendant voici la modélisation de l'annexe

Une nouvelle idée super yacht 70 m le WM70 - Page 4 100929095349535046843239

Bonne nuit
Abfil
Abfil

Age : 53

http://plansbateaux.jimdo.com/

Revenir en haut Aller en bas

Une nouvelle idée super yacht 70 m le WM70 - Page 4 Empty Re: Une nouvelle idée super yacht 70 m le WM70

Message par Abfil le Jeu 30 Sep 2010 - 9:41

Bonjour,

L'aménagement se poursuit avec l'arriere du pont supérieur

Une nouvelle idée super yacht 70 m le WM70 - Page 4 100930093529535046844548

Grande terrasse, canapés et bar, et salon interieur

Bye
Abfil
Abfil

Age : 53

http://plansbateaux.jimdo.com/

Revenir en haut Aller en bas

Une nouvelle idée super yacht 70 m le WM70 - Page 4 Empty Re: Une nouvelle idée super yacht 70 m le WM70

Message par Abfil le Jeu 30 Sep 2010 - 10:53

Le plan de l'annexe prêt à être exporté vers autocad pour en sortir les plans de couples et quille

Une nouvelle idée super yacht 70 m le WM70 - Page 4 100930105115535046844789

Bye
Abfil
Abfil

Age : 53

http://plansbateaux.jimdo.com/

Revenir en haut Aller en bas

Une nouvelle idée super yacht 70 m le WM70 - Page 4 Empty Re: Une nouvelle idée super yacht 70 m le WM70

Message par Philmar 13 le Jeu 30 Sep 2010 - 11:15

Salut Philippe,

Beau travail ça avance très vite! :(

A+
Philippe
Philmar 13
Philmar 13

Age : 56

Revenir en haut Aller en bas

Une nouvelle idée super yacht 70 m le WM70 - Page 4 Empty Re: Une nouvelle idée super yacht 70 m le WM70

Message par Abfil le Ven 1 Oct 2010 - 10:22

Bonjour

Voici les plans de fabrication des annexes semi rigide de 8 m
a notre echelle 1/35 on obtient un truc assez riquiqui : 22,8x8,5 cm, bref un jouet

Une nouvelle idée super yacht 70 m le WM70 - Page 4 101001101926535046849723

J'ai egalement dessiné les enveloppes des boudins servant à indiquer le sens de tronçonnage des tubes

Bientôt en fabrication
Abfil
Abfil

Age : 53

http://plansbateaux.jimdo.com/

Revenir en haut Aller en bas

Une nouvelle idée super yacht 70 m le WM70 - Page 4 Empty Re: Une nouvelle idée super yacht 70 m le WM70

Message par Philmar 13 le Ven 1 Oct 2010 - 10:29

Salut Philippe,

ça c'est du bon boulot tout est fait ! maintenant il y a plus qu'a !

A+
Philippe
Philmar 13
Philmar 13

Age : 56

Revenir en haut Aller en bas

Une nouvelle idée super yacht 70 m le WM70 - Page 4 Empty Re: Une nouvelle idée super yacht 70 m le WM70

Message par Abfil le Ven 1 Oct 2010 - 11:53

Hello

Voici l'avant du pont supéreur

Une nouvelle idée super yacht 70 m le WM70 - Page 4 101001114945535046850175

Avec un coin bibliothèque, office, cuisine, suite propriétaire
Abfil
Abfil

Age : 53

http://plansbateaux.jimdo.com/

Revenir en haut Aller en bas

Une nouvelle idée super yacht 70 m le WM70 - Page 4 Empty Re: Une nouvelle idée super yacht 70 m le WM70

Message par Abfil le Sam 2 Oct 2010 - 19:33

Bonsoir,

Voici les premieres photos de la fabrication du WM70 de sieur Philmar

Une nouvelle idée super yacht 70 m le WM70 - Page 4 101002072637535046857333

Assemblage de la quille en 3 parties, une ame centrale en ctp 10 mm et deux pièces extérieures en CTP 5 mm. Le tout est collé à l'époxy et maintenue par vissage (z'avez vu le supply fait tout petit à coté!)

Une nouvelle idée super yacht 70 m le WM70 - Page 4 101002073102535046857350

Le resultat, une quille bien rigide prête à recevoir les 14 couples !

Bonne soirée
Abfil
Abfil

Age : 53

http://plansbateaux.jimdo.com/

Revenir en haut Aller en bas

Une nouvelle idée super yacht 70 m le WM70 - Page 4 Empty Re: Une nouvelle idée super yacht 70 m le WM70

Message par Invité le Sam 2 Oct 2010 - 20:44

hello les architectes et les realisateurs

Ooooooooh ,et bien là ça donne pas dans la dentelle :affraid: 😢

a+

Invité
Invité


Revenir en haut Aller en bas

Une nouvelle idée super yacht 70 m le WM70 - Page 4 Empty Re: Une nouvelle idée super yacht 70 m le WM70

Message par Abfil le Lun 4 Oct 2010 - 12:24

Bonjour

Voici la modélisation de la bête en quelques images

Une nouvelle idée super yacht 70 m le WM70 - Page 4 090913051624535044440872
La coque simple

Une nouvelle idée super yacht 70 m le WM70 - Page 4 090914050215535044448642
+ Le dessus du pont supérieur et la piscine sur la poupe

Une nouvelle idée super yacht 70 m le WM70 - Page 4 090915095201535044457925
Début des superstructures du pont supérieur

Une nouvelle idée super yacht 70 m le WM70 - Page 4 090917092813535044471265
Le plancher du pont timonerie est en place

Bye

Abfil
Abfil

Age : 53

http://plansbateaux.jimdo.com/

Revenir en haut Aller en bas

Une nouvelle idée super yacht 70 m le WM70 - Page 4 Empty Re: Une nouvelle idée super yacht 70 m le WM70

Message par Abfil le Lun 4 Oct 2010 - 14:47

Re

Un petit dessin de la grue de mise à l'eau de l'annexe equipage (5,2m), stocké dans un coffre à l'avant de la terrasse propriétaire.

Une nouvelle idée super yacht 70 m le WM70 - Page 4 101004024439535046866327

A plus
Abfil
Abfil

Age : 53

http://plansbateaux.jimdo.com/

Revenir en haut Aller en bas

Une nouvelle idée super yacht 70 m le WM70 - Page 4 Empty Re: Une nouvelle idée super yacht 70 m le WM70

Message par Philmar 13 le Lun 4 Oct 2010 - 14:59

Salut Philippe

Hé dit donc tu va peut être t'arrêter de rajouter des grues des semi rigides de tout les côtés parce que là moi face à l\'ordi

Bon c'est une bonne idée applaudissement

A+
Philippe
Philmar 13
Philmar 13

Age : 56

Revenir en haut Aller en bas

Une nouvelle idée super yacht 70 m le WM70 - Page 4 Empty Re: Une nouvelle idée super yacht 70 m le WM70

Message par Abfil le Mer 6 Oct 2010 - 12:25

Hello

Des nouvelles images de modélisation 3D sur delftship

Une nouvelle idée super yacht 70 m le WM70 - Page 4 090925095132535044518801

J'ai ajouté la vigie sous l'arche radar

Une nouvelle idée super yacht 70 m le WM70 - Page 4 091226123153535045124806

Une nouvelle idée super yacht 70 m le WM70 - Page 4 091227100305535045134486

Une nouvelle idée super yacht 70 m le WM70 - Page 4 091229063730535045145946
La petite dernier avec en comparaison le petit WT35 (a la même echelle)
Abfil
Abfil

Age : 53

http://plansbateaux.jimdo.com/

Revenir en haut Aller en bas

Une nouvelle idée super yacht 70 m le WM70 - Page 4 Empty Re: Une nouvelle idée super yacht 70 m le WM70

Message par Abfil le Mer 6 Oct 2010 - 16:03

Suite du chantier

Une nouvelle idée super yacht 70 m le WM70 - Page 4 101006040042535046878506
Découpage des couples

Une nouvelle idée super yacht 70 m le WM70 - Page 4 101006040110535046878517

Pose à blanc, déjà une petite idée du volume de la coque
Abfil
Abfil

Age : 53

http://plansbateaux.jimdo.com/

Revenir en haut Aller en bas

Une nouvelle idée super yacht 70 m le WM70 - Page 4 Empty Re: Une nouvelle idée super yacht 70 m le WM70

Message par Abfil le Jeu 7 Oct 2010 - 15:21

Bonjour

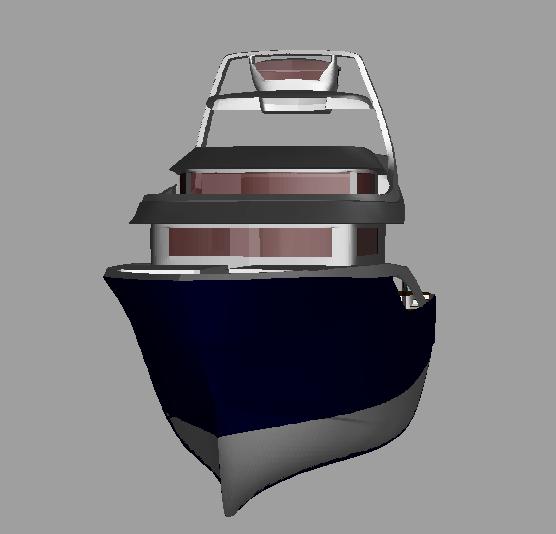

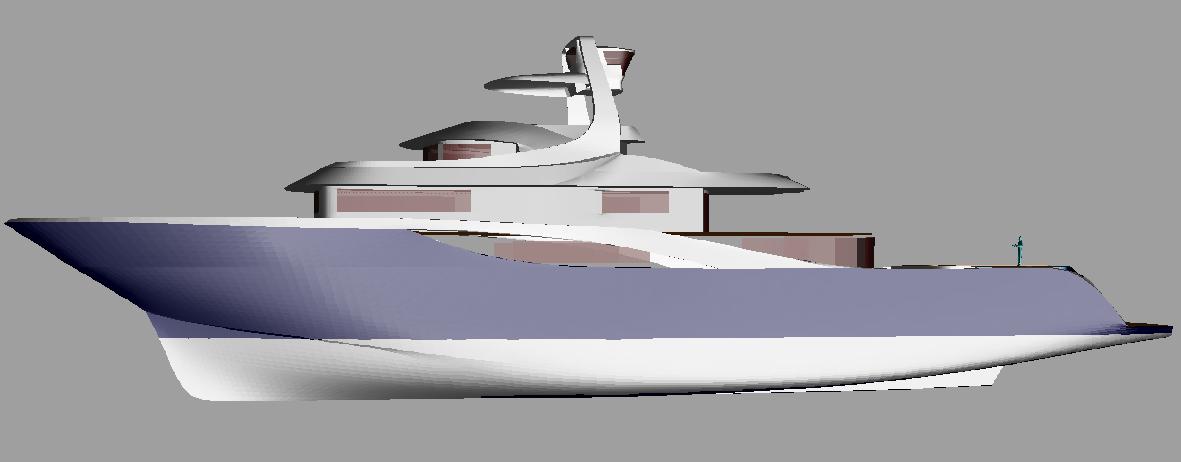

Voici la dernière modification de la coque

Une nouvelle idée super yacht 70 m le WM70 - Page 4 100202070135535045364062

Une nouvelle idée super yacht 70 m le WM70 - Page 4 100202070155535045364064



Dernière édition par Abfil le Jeu 7 Oct 2010 - 20:26, édité 1 fois
Abfil
Abfil

Age : 53

http://plansbateaux.jimdo.com/

Revenir en haut Aller en bas
