Re: Chantier naval Abfil de l'étude à la réalisation par Abfil
Bonsoir
Voici l'avancement de mon projet 3D sur le WS30

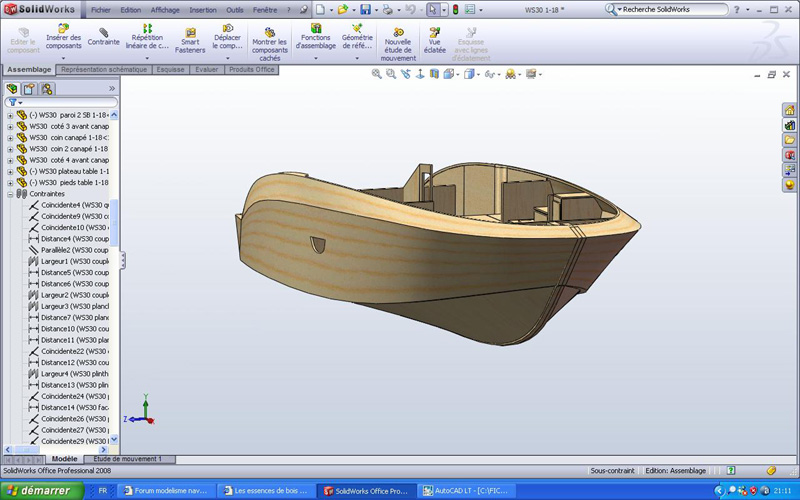

Tout d'abord une vue 3/4 avant
La même de dessus
Maintenant sans la coque
De dessous on voit mieux les couples
A ce stade et en samba et ctp j'obtiens un poids de 190 grammes
Je rapelle les dimensions: 50cm x 16,7cm Poids visé sans matos RC 250 gr
Philipe
Voici l'avancement de mon projet 3D sur le WS30
Tout d'abord une vue 3/4 avant
La même de dessus

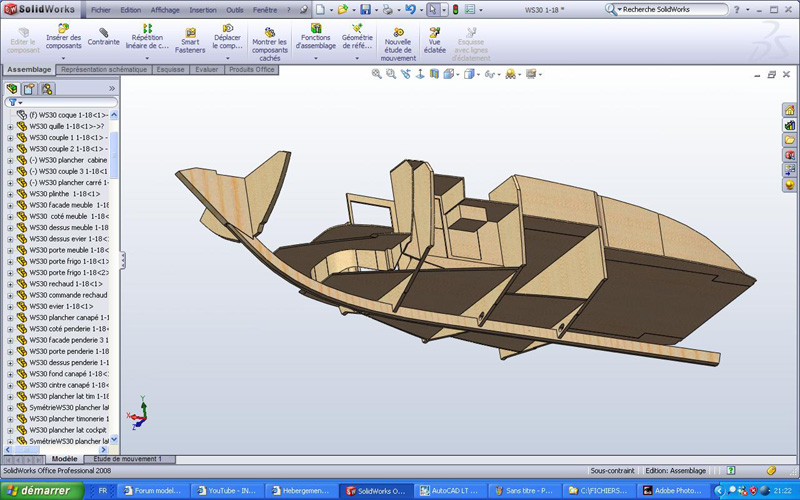

Maintenant sans la coque
De dessous on voit mieux les couples
A ce stade et en samba et ctp j'obtiens un poids de 190 grammes
Je rapelle les dimensions: 50cm x 16,7cm Poids visé sans matos RC 250 gr
Philipe
Re: Chantier naval Abfil de l'étude à la réalisation par Abfil
tu es sûr qu'il ne manque pas un "0" parce que 250 gr ça me parait peu
Tienbé raid, pas moli
Tienbé raid, pas moli
Re: Chantier naval Abfil de l'étude à la réalisation par Abfil
...
Ben quand je vois la nomenclature des détails sur la gauche je me dis qu'il y en a un qui aurait aimé....sans parler des perspectives et éclatés.....peut être qu' 1,70m ca rentre pas !!!
tant pis je fais avec.... et roule ma poule
A+ et bon WE..P.P.
ps...250g effectivement ???? doit pas y avoir la peinture ni le vernis ni les poignées de portes sur les meubles...
A trop réfléchir... ça me donne mal au crâne....
Ben quand je vois la nomenclature des détails sur la gauche je me dis qu'il y en a un qui aurait aimé....sans parler des perspectives et éclatés.....peut être qu' 1,70m ca rentre pas !!!
tant pis je fais avec.... et roule ma poule
A+ et bon WE..P.P.
ps...250g effectivement ???? doit pas y avoir la peinture ni le vernis ni les poignées de portes sur les meubles...
A trop réfléchir... ça me donne mal au crâne....
Re: Chantier naval Abfil de l'étude à la réalisation par Abfil
Bonjour
Non je pense que c'est juste. Les couples et la quille sont en ctp 3 mm La coque en samba 1,5mm tous les plancher en 1 mm et tous les pièces d'ameublement en CTP 0.5. Je me demande même si je ne vais pas utiliser la méthode du baron, carton + G4, pour diminuer au max le poids et tenir mon poids total équipé de 630 gr.
Je vous souhaite à tous un bon week end
Philippe
Tout est difficile avant de devenir facile
Non je pense que c'est juste. Les couples et la quille sont en ctp 3 mm La coque en samba 1,5mm tous les plancher en 1 mm et tous les pièces d'ameublement en CTP 0.5. Je me demande même si je ne vais pas utiliser la méthode du baron, carton + G4, pour diminuer au max le poids et tenir mon poids total équipé de 630 gr.
Je vous souhaite à tous un bon week end
Philippe
Tout est difficile avant de devenir facile
Re: Chantier naval Abfil de l'étude à la réalisation par Abfil
Sauf à utiliser du carton alvéolé, qu'il est difficile de bien traiter au G4, je pense qu'à épaisseur égale, le carton est plus lourd que le CTP.
Et à solidité égale c'est encore plus net.
Sûr que sur le plan économie....
Et à solidité égale c'est encore plus net.
Sûr que sur le plan économie....
Re: Chantier naval Abfil de l'étude à la réalisation par Abfil
Hello
Je viens de remettre en ligne une série de photo d'un WS45 qu'un monsieur m'a envoyé. C'est celui qui m'a déjà construit le WS60 Il se prénome Jean. Voici une des photos
Je viens de remettre en ligne une série de photo d'un WS45 qu'un monsieur m'a envoyé. C'est celui qui m'a déjà construit le WS60 Il se prénome Jean. Voici une des photos
Re: Chantier naval Abfil de l'étude à la réalisation par Abfil
Citation :
Abfil a dit :
Hello
Il enchaine maintenant avec le WS100, un véritable chantier cet homme
Je vais enfin avoir un copain avec qui discuter..
ps...Jean....quelle motorisation retenue ????
--Message edité par Ping Pong le 2009-04-20 18:08:55--
A trop réfléchir... ça me donne mal au crâne....
Abfil a dit :
Hello
Il enchaine maintenant avec le WS100, un véritable chantier cet homme
Je vais enfin avoir un copain avec qui discuter..
ps...Jean....quelle motorisation retenue ????
--Message edité par Ping Pong le 2009-04-20 18:08:55--
A trop réfléchir... ça me donne mal au crâne....
Re: Chantier naval Abfil de l'étude à la réalisation par Abfil
Bonsoir
Voici un nouveau petit bateau (pour du 1/18, rien n'empêche de le fabriquer plus gros) Le WS25
C'est ce que l'on appelle un canot automobile
C'est sur la demande d'un modèliste voulant lancer son fiston de 9 ans dans le bain avec un modèle le plus imple possible à construire et le moins chère en équipement RC
Bientôt delftship puis le desin des couples
Bye
Philippe
Voici un nouveau petit bateau (pour du 1/18, rien n'empêche de le fabriquer plus gros) Le WS25
C'est ce que l'on appelle un canot automobile
C'est sur la demande d'un modèliste voulant lancer son fiston de 9 ans dans le bain avec un modèle le plus imple possible à construire et le moins chère en équipement RC
Bientôt delftship puis le desin des couples
Bye
Philippe
Re: Chantier naval Abfil de l'étude à la réalisation par Abfil
Bonsoir

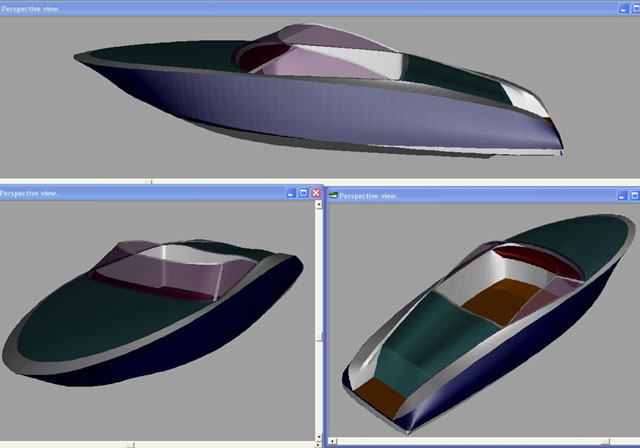

Voici les premieres images de la modélisation avant le dessin des divers couples et quille
Verification du deplacement à ce stade: pil poil 2,3 tonne soit à mon echelle 400 grammes environ tout équipé.
Surface de l'ensemble pour le moment : 35 m² soit à l'échelle 0,1 m² en samba ep 1,5 me donne 90 grammes auquels il faut ajouter les couples en ctp 2 et 3 mm, la quille en ctp 5 mm et l'habillage du cockpit en CTP 1 mm
Le matos RC :
Variateur 40 grs + moteur 50 grs + servo 10 grs + recepteur 15 grs + accus 100 grs
Voilà pour l'instant le résultat de mes calculs
bonne nuit
Philippe
Voici les premieres images de la modélisation avant le dessin des divers couples et quille
Verification du deplacement à ce stade: pil poil 2,3 tonne soit à mon echelle 400 grammes environ tout équipé.
Surface de l'ensemble pour le moment : 35 m² soit à l'échelle 0,1 m² en samba ep 1,5 me donne 90 grammes auquels il faut ajouter les couples en ctp 2 et 3 mm, la quille en ctp 5 mm et l'habillage du cockpit en CTP 1 mm
Le matos RC :
Variateur 40 grs + moteur 50 grs + servo 10 grs + recepteur 15 grs + accus 100 grs
Voilà pour l'instant le résultat de mes calculs
bonne nuit
Philippe
Re: Chantier naval Abfil de l'étude à la réalisation par Abfil
La suite de la modelisation
encore la poupe à terminer puis autocad et sortie des couples et de la quille
Bonne nuit
Philippe
encore la poupe à terminer puis autocad et sortie des couples et de la quille
Bonne nuit
Philippe
Re: Chantier naval Abfil de l'étude à la réalisation par Abfil
Philippe!
C'est super comme d'habitude et en plus tu avances vite! C'est bien
Très belle ligne.
A+
Philippe
C'est super comme d'habitude et en plus tu avances vite! C'est bien
Très belle ligne.
A+
Philippe
Re: Chantier naval Abfil de l'étude à la réalisation par Abfil

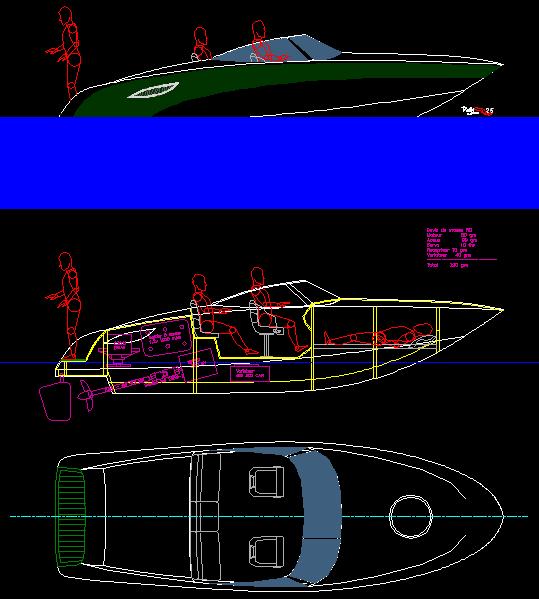

Voici le plan du WS25 tout simple pret pour une fabrication
Il est comme d'habitude au 1/18 eme pour 41,5 cm
Si l'un d'entre vous est intéressé qu'il me fasse signe, je lui transmet le plan, je suis toujours à la recherche de prototypeur :D
On peu varier l'échelle si besoin genre 1/8 pour 93 cm
Bonne nuit
Il est comme d'habitude au 1/18 eme pour 41,5 cm
Si l'un d'entre vous est intéressé qu'il me fasse signe, je lui transmet le plan, je suis toujours à la recherche de prototypeur :D
On peu varier l'échelle si besoin genre 1/8 pour 93 cm
Bonne nuit
Re: Chantier naval Abfil de l'étude à la réalisation par Abfil
c'est impressionnant!
cette impression de facilité à faire, alors que ça demane une maitrise totale du logiciel.
Tienbé raid, pas moli
cette impression de facilité à faire, alors que ça demane une maitrise totale du logiciel.
Tienbé raid, pas moli
Re: Chantier naval Abfil de l'étude à la réalisation par Abfil
Bonjour à tous
Un dernier post pour vous montrer les dernières finitions (ou presque) du WS45
Les peintures sont finies, j'ai ajouté deux ou trois détails
Restera a poser le pare brise et la vitre du hublot de roof, et faire le système d'ancre avec ses accessoires.
Je vais enfin pouvoir me remettre sur le WS60
Bonne journée
Philippe
Un dernier post pour vous montrer les dernières finitions (ou presque) du WS45
Les peintures sont finies, j'ai ajouté deux ou trois détails
Restera a poser le pare brise et la vitre du hublot de roof, et faire le système d'ancre avec ses accessoires.
Je vais enfin pouvoir me remettre sur le WS60
Bonne journée
Philippe
Re: Chantier naval Abfil de l'étude à la réalisation par Abfil
y a pas à dire! t'es un bon !
il est vraiment bien beau ce bateau.
Tienbé raid, pas moli
il est vraiment bien beau ce bateau.
Tienbé raid, pas moli
Re: Chantier naval Abfil de l'étude à la réalisation par Abfil
Merci les gars
J'ai mis pas mal de temps à le terminer car j'avais un sérieux problème avec la peinture. A chaque fois que je m'y mettais c'étais vraiment bof bof le resultat. Et puis j'ai essayé la peinture en bombe et là ça été la révélation, avant c'était à l'aérographe. Inadapté aux surfaces d'une coque et puis téllment chiant à néttoyer entre chaque couche. Avec la bombe, on s'instale et zou c'est terminé et puis le résultat avec un peu d'habitude et plus que correcte. Bref je ne changerais plus.
Philippe
Tout est difficile avant de devenir facile
J'ai mis pas mal de temps à le terminer car j'avais un sérieux problème avec la peinture. A chaque fois que je m'y mettais c'étais vraiment bof bof le resultat. Et puis j'ai essayé la peinture en bombe et là ça été la révélation, avant c'était à l'aérographe. Inadapté aux surfaces d'une coque et puis téllment chiant à néttoyer entre chaque couche. Avec la bombe, on s'instale et zou c'est terminé et puis le résultat avec un peu d'habitude et plus que correcte. Bref je ne changerais plus.
Philippe
Tout est difficile avant de devenir facile
Re: Chantier naval Abfil de l'étude à la réalisation par Abfil
tout à fait d'accord avec toi pour les bombes, cependant l'aérographe pour les détails ce n'est pas mal quand même.
Mais quelle corvée ce nettoyage.
Je crois avoir trouvé la parade: comme je n'utilise que des produits à l'eau je rince abondamment en pulvérisant et puis je stocke l'aérographe dans un bocal d'eau. Quand j'ai vraiment fini, là je fais un bon nettoyage et je stocke à sec
Tienbé raid, pas moli
Mais quelle corvée ce nettoyage.
Je crois avoir trouvé la parade: comme je n'utilise que des produits à l'eau je rince abondamment en pulvérisant et puis je stocke l'aérographe dans un bocal d'eau. Quand j'ai vraiment fini, là je fais un bon nettoyage et je stocke à sec
Tienbé raid, pas moli
Re: Chantier naval Abfil de l'étude à la réalisation par Abfil
e croyais qu'avec un aérographe on ne pouvait utiliser de l'acrylique trop epaisse ?!
Tout est difficile avant de devenir facile
Tout est difficile avant de devenir facile
Re: Chantier naval Abfil de l'étude à la réalisation par Abfil
'acrylique ça se dilue, beaucoup.
Tienbé raid, pas moli
Tienbé raid, pas moli
Re: Chantier naval Abfil de l'étude à la réalisation par Abfil
Oui mais une fois dilué ca ne couvre plus trop non ?
Tout est difficile avant de devenir facile
Tout est difficile avant de devenir facile
Re: Chantier naval Abfil de l'étude à la réalisation par Abfil
il faut trouver le bon compromis et faire pas mal d'essais. il faut passer plusieurs couches et bien choisir sa base, en général du blanc.
On va vite à faire des coulures.
Les seules peintures que je n'arrive pas à faire sont les moirées et les pailletées. la charge se dépose au fond et bouche les buses.
Il faudrait les faire avec une plus grosse buse, avec plus de pression et agiter la peinture en permanence.
Tienbé raid, pas moli
On va vite à faire des coulures.
Les seules peintures que je n'arrive pas à faire sont les moirées et les pailletées. la charge se dépose au fond et bouche les buses.
Il faudrait les faire avec une plus grosse buse, avec plus de pression et agiter la peinture en permanence.
Tienbé raid, pas moli
Re: Chantier naval Abfil de l'étude à la réalisation par Abfil
Merci maitre pour ces precieuses infos
Tout est difficile avant de devenir facile
Tout est difficile avant de devenir facile
Re: Chantier naval Abfil de l'étude à la réalisation par Abfil
Philippe,
Et bien voilà du beau travail!
Bravo le résultat est là superbe!
A+
Philippe
Et bien voilà du beau travail!
Bravo le résultat est là superbe!
A+
Philippe
Re: Chantier naval Abfil de l'étude à la réalisation par Abfil
une trés belle réussite maintenant au tour du W60 pour moi je vais reprendre l'aménagement lntérieur du W100
