Les catapultes du cuirassé Richelieu au 1/100 ème (1940)

Salut les tous un nouveau sujet en photo-découpe (bien entendu).
Effectivement très peu de nos amis modélistes construisent le Richelieu avant sa refonte aux Etats-unis.
je me suis attaqué a ces 2 pièces pour un amis de mon club.
En voici le début.



je ne trouve pas de photos d’époque de ces catapultes, il me semble que cette photo est du Strasbourg ou du Dunkerque.
Allez c'est parti pour la photo-découpe.


url=https://servimg.com/view/16450614/332][/url]





A bientôt pour la suite.
Pierre.

Bonsoir
Et en plus il n'y a plus d'anciens matafs encore en vie,les derniers qui restent non pratiquement pas naviguer les bateaux servant de casernes flottantes pour des écoles.

Et un petit coup pour la route.
Il s'avere que le montage est beaucoup plus compliqué que prévu.
Mais bon.





A la poche pleine.
Pierre.

Voici les suivantes.



A+
Pierre.

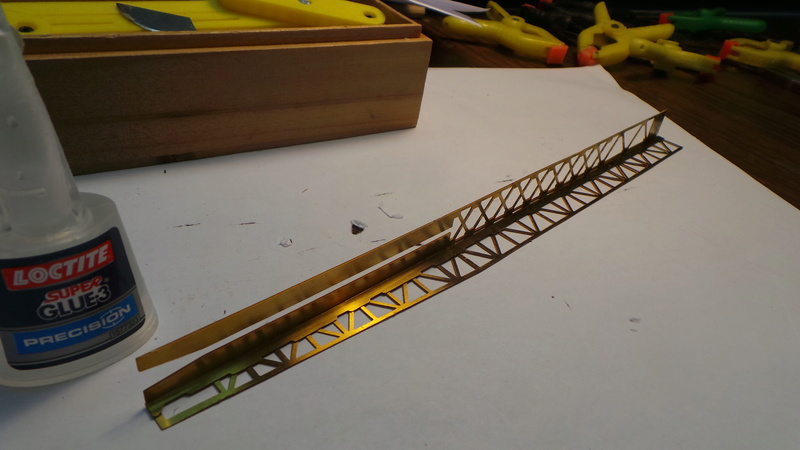

Je démarre la pose des profilés en laiton u de 1mm/1mm.



c'est tout pour ce soir.

Encore du super travail
cousinhub

Et le travail continue.





Bonne soirée.
Pierre.

Bonne idée cette pièce de 1c à l'échelle 10 ...
Beau travail tout de même !

Pat_2b

La pièce de 1 cts au 1/10 ème, ouaf elle est bonne, je suis modéliste pas micro-faux monnayeur.
M'ENFIN.

Allez une petite couche!





A bientôt.

bonjour

j'ai les plan de la catapulte du richelieu mais si tu veut les avoir il me faut un mail ,
c'est gratuit

cordialement

stephane

Pierre,
tes catapultes sont de toutes beauté! quelle finesse! je ne m'étais pas rendu compte que tu nous faisais une version 1940!

a+

Serge

Non non je ne fait pas de version 1940, je fais ces catapultes pour un membre de mon club qui lui fais la version de 1940.
c'etais un défi pour moi de faire quelque chose de cohérent car il y a très peu de docs sur les catapultes du richelieu.
j'ai trouvé le plans d'origine de la catapulte sur le site du gouvernement alors disponible a l'époque (2 ans ).
Il ne me reste plus qu'a faire le support et le bras d'armement du chariot.
voili voilou .
Pierre.

Amiral, j'espere que je répond a ta question j'ai aussi les plans d'origine du Richelieu.
tu en vois les agrandissements sous les photos de la catapulte.

grovevel a écrit:Non non je ne fait pas de version 1940, je fais ces catapultes pour un membre de mon club qui lui fais la version de 1940.
c'etais un défi pour moi de faire quelque chose de cohérent car il y a très peu de docs sur les catapultes du richelieu.
j'ai trouvé le plans d'origine de la catapulte sur le site du gouvernement alors disponible a l'époque (2 ans ).
Il ne me reste plus qu'a faire le support et le bras d'armement du chariot.
voili voilou .
Pierre.

Pierre,
ha, c'est bien ce dont je me souvenais! en tou cas c'est du grand art!

a+

Serge

bonjour

ok grovevel autant pour moi je n'est pas reconnu les plan car ils y en a plusieurs est que j'ai un souci avec ma cnc donc pas très attentif milles excuses

stephane

je doit reconnaitre que c'est un très beaux travail , pourrais tu nous faire un petit court sur la photo découpe, même si cela ressemble a faire des circuit imprimé, l'attaque du cuivre se fait il au perchlorure ?
je pense qu'une fois résolu mon problème de cnc je m'essayerais bien a cette technique

amiral a écrit:je doit reconnaitre que c'est un très beaux travail , pourrais tu nous faire un petit court sur la photo découpe, même si cela ressemble a faire des circuit imprimé, l'attaque du cuivre se fait il au perchlorure ?
je pense qu'une fois résolu mon problème de cnc je m'essayerais bien a cette technique

Slt Amiral.
Pour le cours de photodécoupe vas sur mon site :
http://modelisme-naval-richelieu.jimdo.com/la-photo-d%C3%A9coupe/
Va voir voir aussi le site de micro-modèle car il vend le kit complet de photo-découpe toujours sur mon site dans "liens".
a+

Le tableau de commandes.




A+
