Re: Un chalutier au 1/12
La place du fusible m'amène à prévoir aussi la place de la pompe à eau pour l'imitation du refroidissement moteur.
Le place me plait bien mais j'ai un doute sur la distance entre les deux moteurs ( pompe et bateau ).Ils sont peut-être un peu près et risquent de faire des interférences, non ?
Le place me plait bien mais j'ai un doute sur la distance entre les deux moteurs ( pompe et bateau ).Ils sont peut-être un peu près et risquent de faire des interférences, non ?
Didier 94- Age : 70
Re: Un chalutier au 1/12
Bonjour Didier 94,
Si tes moteurs sont bien antiparasités ce ne sera pas un souci et si de plus tu es en 2,4G tu te poses des questions inutiles
Cordialement
Si tes moteurs sont bien antiparasités ce ne sera pas un souci et si de plus tu es en 2,4G tu te poses des questions inutiles
Cordialement
_________________
Jolibob
jolibob- Age : 75
Re: Un chalutier au 1/12
Merci Jolibob,
Le moteur du bateau est antiparasité, j'imagine que je dois faire de même pour la pompe ?
Comme je suis en 2.4 Ghz je crois que l'affaire est entendu...
Le moteur du bateau est antiparasité, j'imagine que je dois faire de même pour la pompe ?
Comme je suis en 2.4 Ghz je crois que l'affaire est entendu...
Didier 94- Age : 70
Re: Un chalutier au 1/12
La soirée a fini mieux qu'elle n'a commencé !
Après avoir câblé le moteur, son fusible et le variateur ; câblé aussi le circuit "animation" avec comme premier branchement la pompe à eau j'ai fait un tout premier test !
La RC fonctionne ( récepteur et safran ) mais rien ne se passe sur le réseau moteur / variateur et un magnifique court-circuit existe sur la pompe à eau !!
Après un tour de jardin pour prendre l'air je reprends tout méthodiquement...
Pour le circuit moteur une prise était tout simplement mal branchée : "forcément ça marche moins bien" !
Pour la pompe il a fallut cogiter un peu plus : c'était le condensateur de déparasitage ( made in china ) qui court-circuitait ! Heureusement j'avais un autre condensateur dans mes fonds de tiroirs. Le temps de faire l'échange et quelques soudures ; ce soir le montage des différents circuits est validé
Avec de droite à gauche : les inters pour la RC ; l'alimentation moteur ; l'alimentation des animations qui commende les inters suivants : la pompe à eau et à installer : le radar et le bruiteur diesel. Du coup c'est ma tournée !
Didier 94- Age : 70
Re: Un chalutier au 1/12
Superbe Didier
Ha les aléas de l'électricité , mais bon après cogitation tu as résolu ton pb.
travail très propre
je suis bien installé
Amitiés
Eric
Ha les aléas de l'électricité , mais bon après cogitation tu as résolu ton pb.
travail très propre
je suis bien installé
Amitiés
Eric
papi45- Age : 61
Re: Un chalutier au 1/12
Bonjour Didier
Il y a un moment que j'étais venu sur ton post et je n'ose même pas ajouter quelque chose de peur d'être en dessous de tout ce qui a été dit ... alors je te dirai simplement BRAVO . Un jour je t'avais dit qu'en électronique j'étais vite "électroniqué" et tu m'avais répondu que tu pouvais prendre ce qualificatif à ton égard aussi.... au vu de ton câblage, de sa complexité, tu peux rejeter ce qualificatif.Je le garde pour moi
Amitiés
Tasdebois
Il y a un moment que j'étais venu sur ton post et je n'ose même pas ajouter quelque chose de peur d'être en dessous de tout ce qui a été dit ... alors je te dirai simplement BRAVO . Un jour je t'avais dit qu'en électronique j'étais vite "électroniqué" et tu m'avais répondu que tu pouvais prendre ce qualificatif à ton égard aussi.... au vu de ton câblage, de sa complexité, tu peux rejeter ce qualificatif.Je le garde pour moi
Amitiés
Tasdebois
_________________
Rien ne se perd, rien ne se crée, tout se transforme
Tasdebois- Age : 84
Re: Un chalutier au 1/12
Alô les amis
Bonjour Didier
J´ai regardé bien ton moteur principal , c´est un graupner speed 600 avec reduction n´est pas ? Je besoin d´un moteur similaire , avez-vous acheté où?
A bientôt
Bonjour Didier
J´ai regardé bien ton moteur principal , c´est un graupner speed 600 avec reduction n´est pas ? Je besoin d´un moteur similaire , avez-vous acheté où?
A bientôt
Re: Un chalutier au 1/12
Carlos,
Tu nous prépares donc une future merveille !!
J'ai trouvé l'ensemble chez Technimodel : https://www.tecnimodel.com/5-modelisme-naval
Il y a déjà un petit moment puisque c'était au tout début de la conception du bateau en juin 2015. Voici leurs références chez eux :
Moteur Speed 600 : MOGO3301
Réducteur planétaire 3.3:1 : RDRO4485
Le variateur est un Speed Profi 40R de chez Graupner : VAGM7196
Tu nous prépares donc une future merveille !!
J'ai trouvé l'ensemble chez Technimodel : https://www.tecnimodel.com/5-modelisme-naval
Il y a déjà un petit moment puisque c'était au tout début de la conception du bateau en juin 2015. Voici leurs références chez eux :
Moteur Speed 600 : MOGO3301
Réducteur planétaire 3.3:1 : RDRO4485
Le variateur est un Speed Profi 40R de chez Graupner : VAGM7196
Didier 94- Age : 70
Re: Un chalutier au 1/12
salut les copains ça n'existe plus chez Technimodel
soit tu monte au 800 à courroie, soit tu prends ?????
A PU
soit tu monte au 800 à courroie, soit tu prends ?????
A PU
motalo- Age : 70
Re: Un chalutier au 1/12
Bonsoir
Dans mes réserves il y ce Navy-Kompakt que j'avais acheté chez Robbe il y a 4/5 ans.
Il n'a jamais servi.
Le moteur : RS-550PH-7524 Référence (chinoise) 7N048311
Le réducteur : 3,3:1
Carlos,
si ce matériel peut te convenir, je peux le vendre car je n'en n'ai pas l'utilité. Fais-moi signe par MP
Très cordialement
Yves
Dans mes réserves il y ce Navy-Kompakt que j'avais acheté chez Robbe il y a 4/5 ans.
Il n'a jamais servi.
Le moteur : RS-550PH-7524 Référence (chinoise) 7N048311
Le réducteur : 3,3:1
Carlos,
si ce matériel peut te convenir, je peux le vendre car je n'en n'ai pas l'utilité. Fais-moi signe par MP
Très cordialement
Yves
Braibant- Admin
- Age : 77
Re: Un chalutier au 1/12
Merci a Didier
merci a Braibant ,je besoin seulement de savoir où acheter, pour toi je crois qu´ il est compliqué de m´envoir ,merci
merci a Braibant ,je besoin seulement de savoir où acheter, pour toi je crois qu´ il est compliqué de m´envoir ,merci
Re: Un chalutier au 1/12
Carlos,
tout dépend du bateau que tu veux équiper
de son poids, de sa longueur du diamètre de l'hélice
exemple: mon chalutier de 1,40m de 50 kilos avec une hélice quatre pales de diamètre 90 va bien (mais est un peu sous motorisé)
avec un 540 5 pôles réducté à 2.5/1
vu le poids 16/17kgs, la longueur et l'hélice que je présume de 70/75 chez Didier
le 540 réducté 2.5/1 de chez Technimodel devrait suffire
Amitiées
Patrice
tout dépend du bateau que tu veux équiper
de son poids, de sa longueur du diamètre de l'hélice
exemple: mon chalutier de 1,40m de 50 kilos avec une hélice quatre pales de diamètre 90 va bien (mais est un peu sous motorisé)
avec un 540 5 pôles réducté à 2.5/1
vu le poids 16/17kgs, la longueur et l'hélice que je présume de 70/75 chez Didier
le 540 réducté 2.5/1 de chez Technimodel devrait suffire
Amitiées
Patrice
motalo- Age : 70
Re: Un chalutier au 1/12
_________________
Celui qui n'a pas essayé, ne peut pas réussir!!!
Mon humeur actuelle ? C'est simple, si j'épluche un oignon, c'est l'oigon qui pleure !!!
Claude dit Oldsail- Age : 70
Re: Un chalutier au 1/12
Quelques nouvelles :
Les six interrupteurs de la poupe sont branchés. Maintenant je ne peux plus faire autre chose que de passer la tuyauterie pour la pompe à eau
Voila le branchement de principe que j'ai imaginé. J'ai essayé de mettre des vannes pour pouvoir délester la pompe et régler les débits. Il y a même des vannes en T pour fermer complètement telle ou telle partie. Le filtre est un filtre que l'on met sur les arrivées de carburant pour les voitures ou autres.
Qu'en pensez-vous ?
Didier 94- Age : 70
Re: Un chalutier au 1/12
Bonsoir Didier
j'aurai mis la pompe à aspirer direct et * et ** après la sortie de la pompe
comme c'est là ** ne sert à rien .
et j'aurais mis le filtre à la crépine d'aspiration ( un bout de tamis pas trop fin ), plus facile à nettoyer que là où tu l'as mis.
j'aurai mis la pompe à aspirer direct et * et ** après la sortie de la pompe
comme c'est là ** ne sert à rien .
et j'aurais mis le filtre à la crépine d'aspiration ( un bout de tamis pas trop fin ), plus facile à nettoyer que là où tu l'as mis.
_________________
Etre à plat ventre c'est bien ! Mais c'est une position inconfortable pour lécher la main de celui qui vous botte le cul
GAZOU- Admin
- Age : 81
Re: Un chalutier au 1/12
J'ai essayé de reprendre ce schéma où c'est sur le circuit dérivé que ce fait la régulation de la pompe :
Le filtre est juste au début du système ( c'est une position de principe ; il pourra être collé à la crépine ). Ensuite la première vanne * est un peu du luxe mais il faut bien partager la conduite d'eau. La pompe est bien en direct avec la prise d'eau.
En aval de la pompe les pointeaux ** devraient permettre de réguler les débits de sortie.
En sortie j'ai peur que si il y a juste la sortie "refroidissement", c'est pour cela que j'ai mis une deuxième sortie avec de nouveau une vanne *.
Le filtre est juste au début du système ( c'est une position de principe ; il pourra être collé à la crépine ). Ensuite la première vanne * est un peu du luxe mais il faut bien partager la conduite d'eau. La pompe est bien en direct avec la prise d'eau.
En aval de la pompe les pointeaux ** devraient permettre de réguler les débits de sortie.
En sortie j'ai peur que si il y a juste la sortie "refroidissement", c'est pour cela que j'ai mis une deuxième sortie avec de nouveau une vanne *.
Didier 94- Age : 70
Re: Un chalutier au 1/12
je ne vois pas du tout l'utilité de ta restriction sinon de fatiguer la pompe , selon ton croquis la même quantité d'eau sortira à la sortie , la pompe débitant toujours autant
je vois ça comme ça , la décharge étant là pour régler le débit si la pompe débite de trop , la pompe tournant toujours à son bon régime
je vois ça comme ça , la décharge étant là pour régler le débit si la pompe débite de trop , la pompe tournant toujours à son bon régime
_________________
Etre à plat ventre c'est bien ! Mais c'est une position inconfortable pour lécher la main de celui qui vous botte le cul
GAZOU- Admin
- Age : 81
Re: Un chalutier au 1/12
C'est un vaporiste qui m'avait expliqué qu'il valait mieux réguler la pompe sur un circuit de dérivation que par une contrainte en aval.
Dans mon croquis, le pointeau ouvert (et pour simplifier) la pompe débite 50 % de la crépine et la dérivation également. En fermant le pointeau on augmente le pompage.
Dans ton croquis la pompe va pousser contre une résistance sans que l'on puisse la soulager en amont. Par ailleurs le "tuyau d'arrosage" sert déjà de délestage.
En fait au départ je pensais : crépine > pompe > réglage > sortie refroidissement tout bêtement. Mais il semble que ce soit plus compliqué !
Je vais faire un petit test avec de l'eau
Dans mon croquis, le pointeau ouvert (et pour simplifier) la pompe débite 50 % de la crépine et la dérivation également. En fermant le pointeau on augmente le pompage.
Dans ton croquis la pompe va pousser contre une résistance sans que l'on puisse la soulager en amont. Par ailleurs le "tuyau d'arrosage" sert déjà de délestage.
En fait au départ je pensais : crépine > pompe > réglage > sortie refroidissement tout bêtement. Mais il semble que ce soit plus compliqué !
Je vais faire un petit test avec de l'eau
Didier 94- Age : 70
Re: Un chalutier au 1/12
" Je vais faire un petit test avec de l'eau "
voilà une excellente idée
voilà une excellente idée
_________________
Etre à plat ventre c'est bien ! Mais c'est une position inconfortable pour lécher la main de celui qui vous botte le cul
GAZOU- Admin
- Age : 81
Re: Un chalutier au 1/12
Bonsoir,
Avant de faire le test avec la pompe j'ai voulu connecter ma pompe convenablement et la faire fonctionner comme prévu en 6 V ( comme plus tard le radar...)
Elle fonctionne actuellement sous 8.4 V
Je me suis donc procuré des régulateurs de tensions :

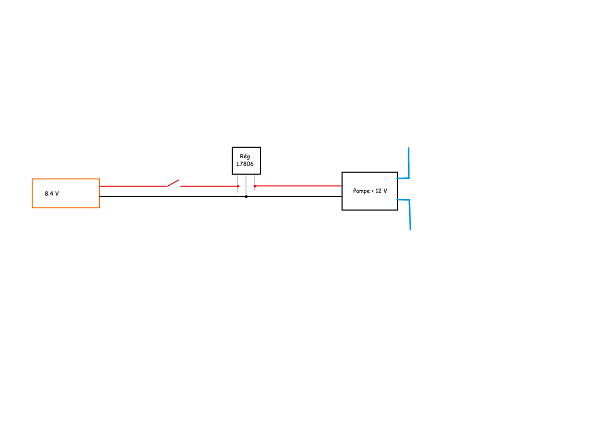

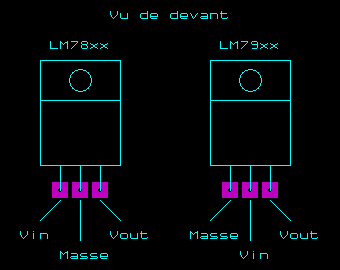

Voyant ce schéma j'ai fait le branchement suivant. (Mes régulateurs sont des L7806CV) :
mais là rien ne fonctionne et manifestement le régulateur chauffe..... Je suis donc retourné sur le net et j'ai vu ce schéma :
Faut-il faire une montage électronique avec quelques condensateurs ou y a-t-il un autre problème ?
J'ajoute que sans le régulateur la pompe fonctionne bien et qu'avec, la pompe ne démarre pas et le régulateur devient brûlant en 2 à 3 secondes ...
Didier
Avant de faire le test avec la pompe j'ai voulu connecter ma pompe convenablement et la faire fonctionner comme prévu en 6 V ( comme plus tard le radar...)
Elle fonctionne actuellement sous 8.4 V
Je me suis donc procuré des régulateurs de tensions :
Voyant ce schéma j'ai fait le branchement suivant. (Mes régulateurs sont des L7806CV) :
mais là rien ne fonctionne et manifestement le régulateur chauffe..... Je suis donc retourné sur le net et j'ai vu ce schéma :
Faut-il faire une montage électronique avec quelques condensateurs ou y a-t-il un autre problème ?
J'ajoute que sans le régulateur la pompe fonctionne bien et qu'avec, la pompe ne démarre pas et le régulateur devient brûlant en 2 à 3 secondes ...
Didier
Didier 94- Age : 70
Re: Un chalutier au 1/12
Les régulateurs ont une protection thermique qui "coupent" quant la température est trop élevée soit que la tension ou le courant dépassent les valeurs admissibles.Tu peux essayer de mettre un dissipateur sur le régulateur pour voir si ça suffit. L'Adjonctions des condensateurs peuvent améliorer la chose... Si ça ne règle pas le problème il serait préférable de passer par un montage MLI qui permet de regler la vitesse de rotation de la pompe.
a+
a+
boss- Age : 70
Re: Un chalutier au 1/12
La pompe consomme donc plus de 1,5A (valeur limite du 75xx) au démarrage. Peux-tu nous donner la référence et/ou la consommation de la pompe car en recherchant sur gogole j'ai trouvé une consommation de 1,5 à 3,5A !!!Didier 94 a écrit: ... sans le régulateur la pompe fonctionne bien et qu'avec, la pompe ne démarre pas et le régulateur devient brûlant en 2 à 3 secondes ...
A mon avis un petit BEC 6V ferait mieux l'affaire.
Cordialement
_________________
Jolibob
jolibob- Age : 75
Re: Un chalutier au 1/12
Merci pour vos réponses,
Pour Boss je ne sais pas ce qu'est un montage MLI
Pour Jolibob, il s'agit d'une pompe de transmission de carburant 12 V de Modelcraft. La notice précise : tension de service 12 V ; consommation de courant à vide 0.6 A en pompage 1.4 A.
Il existe des BEC indépendants ? Je connaissais uniquement ceux intégrés aux vario ou aux treuils par exemple...
Pour Boss je ne sais pas ce qu'est un montage MLI
Pour Jolibob, il s'agit d'une pompe de transmission de carburant 12 V de Modelcraft. La notice précise : tension de service 12 V ; consommation de courant à vide 0.6 A en pompage 1.4 A.
Il existe des BEC indépendants ? Je connaissais uniquement ceux intégrés aux vario ou aux treuils par exemple...
Didier 94- Age : 70
Re: Un chalutier au 1/12
Je viens de voir ce site :
https://www.drone-fpv-racer.com/matek-micro-pdb-bec-512v-642.html
Est-ce que c'est ce type d'appareil qui conviendrait ?
https://www.drone-fpv-racer.com/matek-micro-pdb-bec-512v-642.html
Est-ce que c'est ce type d'appareil qui conviendrait ?
Didier 94- Age : 70
