Guide manche émetteur pour module 7 voies

Message par alaindu86 le Jeu 26 Jan 2017 - 23:41

Bonjour,

Pour ne pas avoir à trop hésiter lors de l'usage du module 7 voies de Conrad, j'ai taillé dans du plasticard un guide que j'ai calé sur le manche à l'émetteur. Un bon dessin ( en l'occurrence une photo ) valant mieux qu'un long discours ...




Alain
avatar
alaindu86

Age : 71

Revenir en haut Aller en bas

Re: Guide manche émetteur pour module 7 voies

Message par patdxfr le Ven 27 Jan 2017 - 0:33

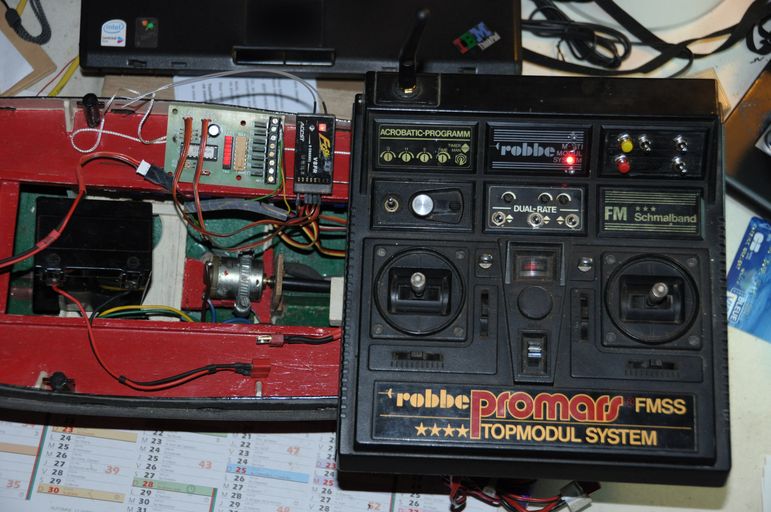

Dans le même ordre d'idée, pour le même module Conrad, j'ai mis des inters à la place des manches  (module en haut à droite):



3 inters 3 positions fugitives pour les 6 ordres (dont 2 à double pistes)
1 poussoir pour changer fonction mémorisée ou non
1 poussoir pour le reset.
Le tout sur les voies 7 et 8 (par exemple)

J'ai fait chauffer un peu le neurone pour le câblage, et en plus, ça fonctionne étonnant

A+

Pat_2b


Dernière édition par patdxfr le Sam 28 Jan 2017 - 23:02, édité 2 fois
avatar
patdxfr

Age : 57

Revenir en haut Aller en bas

Re: Guide manche émetteur pour module 7 voies

Message par Jando le Sam 28 Jan 2017 - 11:33

Salut

j'ai fait la même chose sur ma FC16, selon le branchement suivant



il faut juste 2 interrupteurs mom-off-mom doubles, 2 interrupteurs mom-off-mom simple, 2 cables 3 brins avec des prises type servo au bout, du fil electrique et un peu de quoi souder, et zou!



parce que j'ai besoin des deux manches.

j'avoue qu'il commence à y avoir du brol dans mes FC16


JD


Dernière édition par Jando le Dim 16 Juil 2017 - 22:34, édité 2 fois
avatar
Jando

Age : 56

https://sites.google.com/site/modelismegueux/

Revenir en haut Aller en bas

Re: Guide manche émetteur pour module 7 voies

Message par koolapic le Sam 28 Jan 2017 - 12:12

Bonjour il n'y a aucune résistance dans ton schéma pour simuler la position du potentiomètre ?
Je ne comprend pas le fonctionnement . Ce n'est quand même pas la résistivité des fils qui changent la valeur ?
avatar
koolapic

Age : 53

Revenir en haut Aller en bas

Re: Guide manche émetteur pour module 7 voies

Message par patdxfr le Sam 28 Jan 2017 - 13:57

koolapic a écrit:Bonjour il n'y a aucune résistance dans ton schéma pour simuler la position du potentiomètre ?
Je ne comprend pas le fonctionnement . Ce n'est quand même pas la résistivité des fils qui changent la valeur ?
C'est 0 ou 1, pas de résistance.
Je n'ai rien inventé, mais regardé comment étaient branchées les voies 5 à 8 des radio : juste un inter !

J'ai fait un peu de ménage dans la promars étonnant


pat_2b
avatar
patdxfr

Age : 57

Revenir en haut Aller en bas

Re: Guide manche émetteur pour module 7 voies

Message par koolapic le Sam 28 Jan 2017 - 20:40

D'accord j'avais pas vu. Je pensais que tu te servais des deux potards du manche pour simuler des positions précises , sans toucher aux voies optionnelles.
C'est plus clair pour moi maintenant.
avatar
koolapic

Age : 53

Revenir en haut Aller en bas

Re: Guide manche émetteur pour module 7 voies

Message par patdxfr le Sam 28 Jan 2017 - 23:04

Ah oui, j'étais pas clair, il faut les brancher sur les voies supplémentaires (>4), distinctes des manches.

j'ai corrigé dans le texte initial ...

Pat_2b
