Boulogne étaples sur plan au 1/20 par pipr

Bonjours,

Le Renard est fini, donc j'attaque le Boulogne étaples.
J'ai récupéré les plans que j'ai imprimés après quelques corrections.


J'ai découpé ma première pièce (la quille) ,dans du contreplaqué de 5 mm.



Pierre

Bonjours à tous,

Voila le travail du jour.


En place


Les pièce 11,12 et 13 qui viennent en sandwich


Une petite vérification. Je suis fidèle au plan mais je pense que je vais consolider également la partie où le tube d'étambot est visible.
Je vais mettre des flasques pas trop épaisses.


Il y aura des ajustement à faire, c'est pour cela que la prochaine étape est la découpe des couple pour cette partie.

Petite avancée car je me suis amusé à faire des test de découpe de renne pour noël.

Pierre

Pipir,
je vais suivre avec attention cette nouvelle construction puisque j'ai également en chantier un chalutier !

https://modelismenavalradioc.forumactif.com/t13071-un-chalutier-au-1-12

Bonne continuation
Didier

Bonjours à tous,

Petite avancée du jour.

Rayures des flasques (pièce 11 et 12)


Montage en blanc pour voir ce que ça donne





montage à blanc toujours avec la quille


ça semble bien s'ajuster



J'attends de découper mes couples pour voir si tout s'ajuste bien.
J'ai d'ailleurs des petites modifs à faire .


Pierre

Bonjour,

J'ai imprimé les couples. Le tracé est nettement moins précis.
J'ai retracé l'axe de ces couples et je retracerais la découpe de quille après.
Pour le Couple 3 j'ai dû le reconstituer car le scan en avait mangé un morceau.

J'ai collé tout cela sur ma plaque de cpl en attente de découpe.


La découpe se sera pour plus tard.

Bonne soirée.
Pierre

Bonjours,

Découpe des couples de 0 à 3

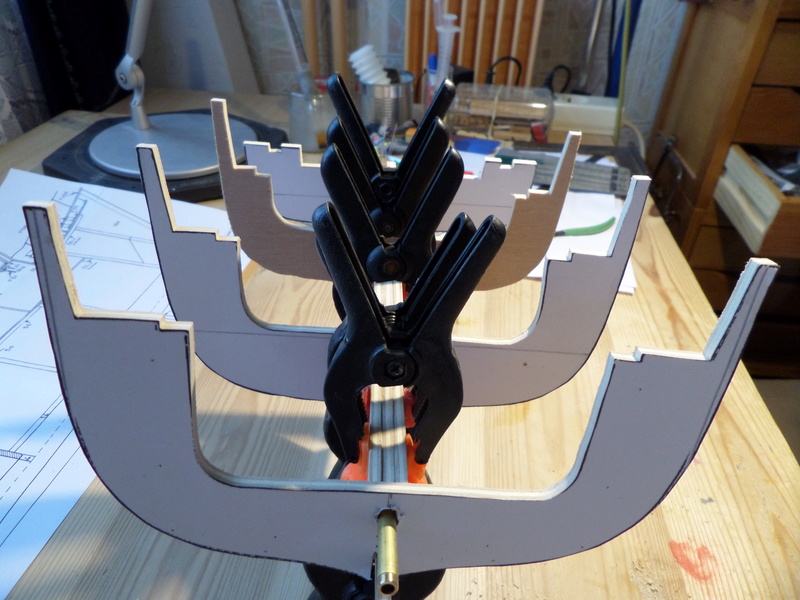

Montage à blanc pour voir si tout s’emboîte bien




Collage des flasques d'un seul coté pour l'instant.





Voila de résultat.


Il me reste à découper les petites flasques pour caché le bout du tube d'étambot. je pense les faire avec du CTP de 2 mm.

J'ai une question au sujet des baguettes de bordées.
Sachant que j'ai un développement de 20 cm au maître bau, quel type de baguettes je dois prendre ?
J'ai quelques baguette de 5 x 2 mm mais il va m'en falloir 40 de chaque coté. pourquoi pas ?

J'attends votre avis sur le sujet.

Pierre

Hello,
Pour les baguettes je les deligne dans des tasseaux de ramin de grande surface.on trouve des tasseaux en 9x28 en 2.2 m parfait pour faire des baguettes de 3x9 mm en grande longueur.le prix est super compétitif.

Scyllias

Bonjour,

Merci Scyllias91 pour l'info. Où trouves-tu du ramin ?
Moi je n'ai trouvé que des tasseau de Ayou chez Castomachin.

Collage du tube d'étambot et de ses flasques à la colle epoxy 2 composants..







Il n'y a plus qu'à attendre que ça sèche.

Pierre

chez leroymachin, j'en ai déjà trouvé.

Hello


Samba ayou ça marche aussi !!

Bonjours,

Merci pour ces infos.

Je commence à mettre en place le chantier.






Il me reste qu'à percer le trou pour le tube de jaumière puis se sera la pose des couples.

Bonne soirée.

Pierre

Bonjour,

Je suis en train de coller le tube de jaumière et je me pose une question au sujet du gouvernail.
Je voudrais le faire démontable. Que me conseillez-vous comme montage pour cela ?


Merci d'avance.

Pierre

pipr a écrit:Bonjour,

Je suis en train de coller le tube de jaumière et je me pose une question au sujet du gouvernail.
Je voudrais le faire démontable. Que me conseillez-vous comme montage pour cela ?


Merci d'avance.

Pierre

Bonjour,

Sur mon Puffer j'ai fait la partie encadrée en rouge démontable (un bout d'alu vissé dans la quille)



Scyllias

ok merci scyllias91
Tu n'as pas une petite photo ?

Pierre

Le talon de quille amovible est sûrement le plus simple.
Ici un photo de celui de ma Louise :


Il faut juste mettre des inserts dans l'étambot et utiliser des boulons à tête fraisée inox. Ici il y en a trois ; c'est du luxe ! deux suffisent, mais il en faut au moins deux pour éviter tous mouvements de rotation.

Bonne continuation
Didier

Super en effet.
Où trouves-tu des inserts ?
Ce n'est pas juste des boulons donc comment as-tu fait où à tu un lien vers ce type d'insert ?

Merci d'avance

Pierre

Bonjour,

Didier a été plus rapide que moi pour mettre une photo ,et une bonne photo évite de longs discours .

Pour les inserts je les fabrique en taraudant un bout de rondin en alu ou en laiton, tu peux aussi trouver sur le net des entretoises taraudées.

http://fr.tmart.com/10pcs-M3-x-23mm-Round-Aluminum-Alloy-Long-Nut-Studs-Standoffs-Fastener-Red_p346109.html?cc=EUR&fixed_price=hk_intl&gclid=Cj0KEQiA39_BBRD0w-_rmOrc__8BEiQA-ETxXYAQChfn4cevdrEvwvazdq5_UTjV0F4jJbGVu0C2mm0aAtzo8P8HAQ
Tu dépolis la face externe et tu les colles à la colle époxi ça bouge plus  .

Scyllias

pipr a écrit:
Où trouves-tu des inserts ?
Ce n'est pas juste des boulons donc comment as-tu fait où à tu un lien vers ce type d'insert ?
Pierre

Si tu as la flemme de les fabriquer, tu peux trouver ça:

http://www.micro-modele.fr/index.php?option=com_virtuemart&page=shop.browse&category_id=815&Itemid=17&lang=fr&orderby=product_list&DescOrderBy=ASC

http://www.ebay.fr/itm/M3-M4-Brass-Knurled-Nuts-Insert-Embedded-Nuts-/182209916783?var=&hash=item2a6c8eaf6fm1zPmUp9-c4R6j9Wi02qGnw

camerone

J'arrive un peu tard avec le site de l'Octant
http://octantenligne.com/downloads/vistole16.pdf

Cela dit , à Paris il y a aussi les magasins Weber et Tartaix ( proches du cirque d'hiver ) qui ont ce genre de choses...
Bref, il y a de quoi faire

salut

j'en ai vu chez Merlin

OK Merci à tous pour toutes ces réponses.
Je vais regarder ça.

Pierre

Bonjour à tous,

Comme je suis occupé à faire des sujets de noël en bois, mon bateau n'avance pas beaucoup.
Voici quand même les dernières photos.

Les derniers couples découpés


Montage à blanc juste pour voir





La prochaine étape, c'est toujours faire le talon amovible pour le gouvernail.

Pierre

Bonjour,

Je suis à l'arrêt pour l'instant.
Je commandais, reçu et testé ma nouvelle Scie "Proxxon FET". Elle coupe très bien, même trop bien.


Quand on vous dit qu'il ne faut pas enlever la protection. Il faut écouter sinon!!!!!

J'ai donc arrêter également ma production de sujet de noël et mon petit-fils n'aura pas son train prénom sous le sapin.
Il l'aura pour son anniversaire le 1 avril.

Je vais donc rester tranquille pendant mes congés de fin d'année pour laisser cicatrisé cela.

Pierre

Je te souhaite un prompt rétablissement !!
Didier
